前段韶光，充电头网给大家分享了紫米18W USB PD充电器的拆解。本日为大家带来的是紫米18W 多协议快充充电器的拆解。这款18W多协议充电器与紫米18W PD充电器外不雅观、尺寸基本同等，仅接口不同。并且采取保持了紫米一向的简约风格，体积小巧，轻便易携带，并且还能支持Apple 2.4A、QC 2.0、QC 3.0、AFC、FCP等多种快充协议。下面来看一下这款充电器的详细拆解。
关于紫米快充充电器，充电头网此前已经拆解过了多款，包括：ZMI紫米65W USB PD三口快充充电器、紫米ZMI车载充电器、紫米APB01双模智能充电器等，有兴趣的读者可以点击前往理解详情。
一、紫米18W QC3.0快充充电器外不雅观
白色包装盒，自带挂钩设计，正面印着充电器的外不雅观图案以及笔墨先容：ZMI快速充电器，适用于安卓（Android）、苹果（iOS）系列智能设备。
侧面是厂商信息，制造商：南京酷科电子科技有限公司，生产厂：东莞市盈聚电源有限公司；监制：江苏紫米电子技能有限公司，已通过了3C认证。
其余一壁为充电器的参数，型号：HA612；输入：100-240V~ 50/60Hz 0.5A；输出：5V/2A、9V/2A、12V/1.5A。
充电器直接装在纸盒包装内，非常轻便，USB-A接口利用防尘贴纸封口。
包装盒内包含充电器息争释书。
充电器的为白色外壳，钢琴烤漆工艺，正面印着ZMI的logo，配国标插脚。
背面为纯色。
插脚侧为灰色面板，印着产品参数，与外壳包装上信息同等。
输出端凹陷设计，居中设计了一个USB-A接口，白色胶芯。
尺寸方面，这款充电器的厚度略小于一元硬币的直径。
比苹果18W充电器轻微细长一些。
净重约45.3g。
利用ChargerLAB POWER-Z FL001检测充电的输出快充协议，显示支持APPLE 2.4A、QC2.0、QC3.0、FCP、AFC等多种协议。
二、紫米18W QC3.0快充充电器拆解

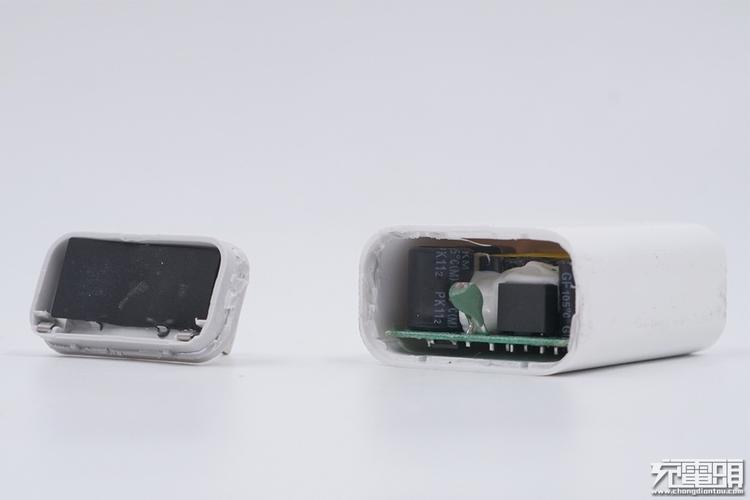

打开充电器的外壳，可以看到主体部分内部的PCB板，插脚侧贴着一块玄色绝缘材料。
在绝缘材料下面，两片弹片连接插脚端和PCB板。
取出充电器内部的PCBA模块，正面元器件之间注满白胶，用于固定和散热。变压器利用马拉胶带包裹，并且贴有标签贴纸。
输入端设有浪涌抑制电阻、延时保险丝，左侧为输入滤波电解电容，右侧是PWM供电电容。
浪涌抑制电阻。
2A 250V的延时保险丝。
采取两个Acon中元电解电容并联设计，供应输入滤波，规格均为400V 15μF。
规格均为400V 15μF电解电容。
在两颗电解电容之间还有一颗电感线圈，利用热缩管包裹。
PWM芯片供电电容，规格为100V 10μF。
USB-A输出接口旁边分别是固态滤波电容和Y电容。
固态电容规格为680μF 16V。
低级和次级之间的Y电容，用于输出抗滋扰。
PCB板背面的电路设计非常的简洁，这紧张得益于采取这颗PI的高集成芯片。
低级输入整流桥。
来自PI的PWM主控芯片，SC1548C，内置掌握器、低级MOS管以及次级同步整流掌握器，利用时无需搭配光耦，内建多重保护功能。
次级侧同步整流MOS管采取万代的AO4264E，由PI主芯片掌握，左侧R015电阻为输出检流电阻，反馈输出电流至PI主芯片进行过流和短路保护。
万代AO4204E规格资料。
USB-A接口的输出协议芯片，丝印FT4y7A，为Fitipower天钰的FP6601Q。天钰FP6601Q是一款快速充电协议芯片，支持高通 QC3.0/2.0与华为FCP，通过监控USB D+/D-上的电压数据自动调度供电设备上的输出电压，相互握手识别后设备提升充电功率缩短充电韶光。在本身就支持QC3.0，QC2.0和FCP的情形下，还能自动识别APPLE、三星、BC1.2协议。
天钰FP6601Q详细规格资料。
全部拆解完毕。
充电头网拆解总结
最近18W USB PD充电器的热度比较高，充电头网也给大家分享了22款18W USB PD充电器的运用案例。但不得不说，紫米这款18W QC3.0快充充电器同样有着非常不错的用料和做工。内部采取了PI一体化PWM芯片搭以及天钰FP6601Q这款明星级的QC3.0协议芯片，输出同步整流担保效率，固态电容担保寿命和纹波，设计精简功能完好保护全面。
输出支持QC、FCP、AFC、APPLE2.4A等常见快充协议，协议多，兼容性强。在正面的元器件之间采取大量注胶处理，不仅可以起到固定的浸染，还有帮助散热的效果，担保满载输出时，整机的稳定性，还能避免不慎摔落造成破坏。
