材料明细表——它可在装置体和工程图中创建，用于反响装置体的BOM清单，让你轻松节制零部件的组成及数量情形。它与装置体是实时链接的，装置体中零部件的变革会在材料明细表实时的反响出来。
爆炸视图的工程图——装置体工程图在完成尺寸、技能细节等标注后，常日还须要材料明细表和带零部件序号的爆炸视图来完全地表达装置体。
本文将通过两个大略实例来先容干系知识点。
2、实例操作
步骤1为装置体添加材料明细表（BOM）
单击【打开】并浏览到装置体【内六角组合扳手】所在目录，选中【内六角组合扳手.sldasm】单击【打开】，在【装置体】标签中单击【材料明细表】或菜单【插入】/【表格】/【材料明细表】，采取默认设置，直接【√】，然后在图形区放置表格，如下图所示。
步骤2在新窗口中显示材料明细表
右键单击材料明细表，选择【在新窗口中显示表格】，然后单击【窗口】/【横向平铺】以同时显示两个两个窗口，如下图所示。
关闭表格窗口，装置体窗口中隐蔽材料明细表，操作如下图所示。
步骤3天生爆炸工程图
单击【文件】/【从装置系统编制作工程图】，选择一工程图模板，然后选择【A3（GB）】图纸，单击【确定】。从【任务窗格】的【视图调色板】（工程图）中将等轴测视图拖放到图纸中，设置比例为1：2，【显示样式】为【带边线上色】，然后右键单击等轴测视图，选择【以爆炸状态显示】，如下图所示。
步骤4从装置体中复制材料明细表
在【表明】标签中单击【表格】/【材料明细表】，选择爆炸视图以弹出材料明细表属性框，在【材料明细表选项】中选择【复制现有表格】，单击【√】，将表格放置在图纸左上角，如下图所示。
步骤5添加零件序号
单击【表明】中的【自动零件序号】，单击爆炸视图，单击【√】，调度个别序号的位置，如下图所示。
选中明细表的单元或全体表格，自动弹出表格属性修正框，将字体大小改为16。将光标放到行/列的序号上，光标自动变成箭头，单击拖放到目标位置即可重排行列顺序，如下图所示。注：行重排须先取消明细表【项目号】中的【依照装置体顺序】，重排后零件序号会自动更新。

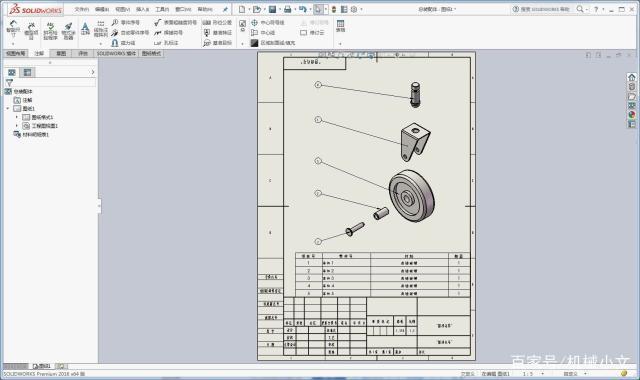

完成后的图纸如下
步骤6添加图纸并导入新模型爆炸视图
在图形区中右键或设计树中的【图纸1】上右键，选择【添加图纸】，然后在【任务窗格】中单击【浏览】打开Exploded装置体，如下图所示。
Exploded被载入【视图调色板】后，然后在图纸上单击右键，选择【属性】，将图纸改换为【A2（GB）】，比例1：1，单击【确定】。接着将爆炸视图拖放到图纸中，设置比例为1：1，【显示样式】为【带边线上色】，如下图所示。
步骤7添加带子装置体的BOM
在【表明】标签中单击【表格】/【材料明细表】，选择爆炸视图以弹出材料明细表属性框，在【材料明细表类型】中选择【缩进】/【详细编号】，单击【√】，将表格放置在图纸左上角，如下图所示。
步骤8调度表格格式
将光标移到明细表上，表格自动显示行列序号和左上角的十字移动符号，单击十字移动符号选中全表，在弹出的表格属性栏中取消按下【利用文档字体】，将字体设为Times New Roman，字号为20，然后将【数量】列拖放到【解释】前，如下图所示。注：第一行的字号须双击单元格，选中笔墨才能修正。
步骤9插入零件序号并编辑
单击【表明】中的【自动零件序号】，单击爆炸视图，选择【阵列类型】为【支配零部件序号为方形】，单击【√】，如下图所示。
框选所有的零件序号，在属性管理器中单击【更多属性】，然后在【笔墨格式】中取消勾选【利用文档字体】，单击【字体】，设置字体为Times New Roman，字号为26，如下图所示。
调度各序号的位置，完成后的图纸如下。
保存并关闭所有文件。
