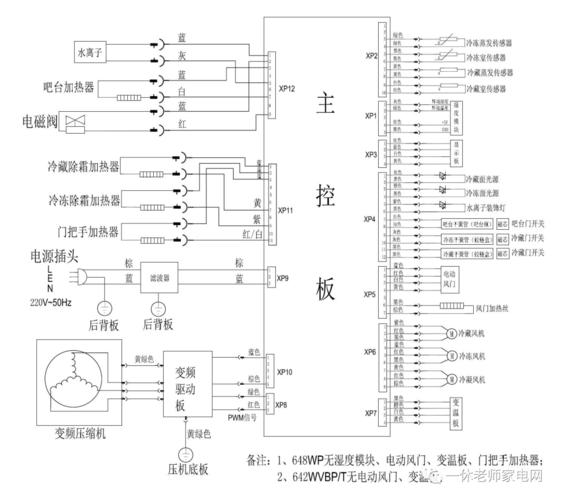

该冰箱三个室，冷藏室有两个感温头，一只位于背部冷藏室蒸发器管阁下，一只位于冷藏室内右侧壁上；变温室也是两个感温头，一只位于背部变温室蒸发器管阁下，一只在变温室内，冷冻室只有一只感温头位于冷冻室内。电路图如下：
冰箱的制冷管路图如下：
冰箱事情时序：开机先走循环1
（图片来自网络侵删）
冷藏室温度低落，背部的管温探头测到的温度值低于微冻变温室的管温一定值后停滞循环1走循环2，循环2如下：
就这样分别根据冷藏与变温的管温探头，交替走循环1与循环2，当冷藏室与变温室都达到设定值时如果这时候冷冻室没有达到-18度，就走循环3，循环3如下图：
如果三室的感温头探测到三室都达到了设定的温度，压缩机停滞事情。
从上面的管路可以理解到，冷藏室与变温室无论哪个事情，冷冻室都随着事情，该冰箱统共5个测温头，停机与否是根据室内的感温头判断的，转换循环模式是根据管温头与冷冻室的室温头来决定的。
修复内漏只有换成铜管最好，改换时须要把稳变温室的盘管量不要少了，千万不要破坏了背部的管温探头的引线，管温探头要紧密贴合铝板，达到测温准确，如果变温室盘管量不足，会发生走循环2后不再转循环1，造成冷藏室始终达不到设定的5度，变温室也很难达到0度，但冷冻室-18度能够达到，便是一直机。
