第一部分 电器件事情事理及故障排查
一、接线铭牌图
二、进水阀
1、实物图片
2、内部构成
3、故障表现办法及缘故原由
三、水位开关/传感器
1、实物图片
2、内部构成
3、故障表现办法及缘故原由
四、电容器与电机
1、内部构成
2、运行事理
单相电不能产生旋转磁场.要使单相电动机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个得当的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相事理。这样两个在韶光上相差90度的电流利入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场浸染下，转子就能自动起动。
3、故障表现办法及缘故原由
4、电机的绕阻丈量
五、牵引器
1、实物图片
2、内部构成
3、故障表现办法及缘故原由
第二部分 事情过程及故障处理步骤
一、洗衣机故障的判断、检修步骤
1、详细理解洗衣机在故障涌现之前的事情状态；
2、运行各个程序，检测洗衣机的实际故障表现，综合判断 故障范围、故障缘故原由；
3、先剖析或检测与故障干系联的部件质量，再进行替代或 修理，电脑板应作为末了才能改换的部件；
4、整机运行测试，验证维修效果。
二、全自动洗衣机的事情过程
1、标准程序的基本事情过程包括：
进水→洗涤→排水→脱水→进水→漂洗 →排水→脱水→ 进水→漂洗 →排水→脱水（结束）
2、快洗程序的基本事情过程包括：
进水→洗涤→排水→脱水→脱水→进水→漂洗 →排水→ 脱水（结束）
3、水回收程序的基本事情过程包括：
进水→洗涤→排水→脱水→进水→漂洗 →排水→脱水→ 进水→漂洗 （报警提示，开盖后再盖上，转入排水和脱水过程至结束）
第三部分 事情过程的常见故障处理
一、进水过程：
同时运行的紧张部件：电脑板、进水阀、水位传感器。
故障征象：
1、开机指示灯不亮
2、电源时通时断
3、不进水
4、进水不止
5、进水阀通电后响声大
6、进水断断续续
7、水位偏低
1、开机指示灯不亮
电源插头未插好 → 重新将电源插头插好并试机。
电源插座无电 → 检讨是否停电。若停电，待来电再利用。
保险丝断 → 改换保险丝（直接不雅观察，会创造保险丝发黑或断开）。
电源开关失落灵 → 修理或改换电源开关。
电气线路有脱焊或虚焊征象→检讨电气线路脱焊或虚焊位置并焊牢
电压过低（灯微亮）→ 待电压超过187V以上再开机利用。
接插片松动或脱落 → 重新插牢接插片。
电脑板坏 → 改换电脑板（用万用表互换档检讨电脑板电源输入端，有220V，则电脑板坏）。
整机内部电气线路有断路或虚焊征象 → 全面拆机检修电路（用万用表检测对应线的通断，良好的线路连接电阻在毫欧级）。
2、电源时通时断
电源插头松动 →插好电源插头。
电源开关打仗不良 → 改换电源开关（按下电源开关，LED指示灯闪烁或者时常断电）。
保险丝打仗不良。
3、不进水
水龙头未打开或漏水 → 打开水龙头或重新安装进水管接头。
水压过低 → 增压或待水压正常后再利用。
电压过低 → 待电压正常再利用。
进水阀过滤网有堵塞征象 → 打消过滤网。
进水阀坏 → 改换进水阀（用万用表检测进水阀两端子间阻值，220V用进水阀阻值在4.3K±10%Ω）。
电脑板坏 → 改换电脑板（进水过程时，用万用表检测进水端电压，是否符合整机电压，不符合则是电脑板坏）。
4、进水不止
注水漂洗 → 属正常情形，不需修理（漂洗结束自动停滞进水）。
进水阀坏 → 改换进水阀（洗衣机断电后仍进水，进水阀坏）。
回气管脱落或压力系统漏水漏气 → 检修（回气管内有水）。
水位开关/水位传感器故障 → 检修或改换水位开关/水 位传感器（给洗衣机通电，用万用表频率档丈量传感器频率，空桶时频率该当26.7±0.3KHZ）。
外桶或排水阀漏水 → 检修。
电脑板坏 → 改换电脑板。
5、进水阀通电后响声大
进水阀本身问题 → 检修或改换进水阀（确保电压匹配后，响声大则须要改换）。
水压低→龙头打到最大流量或待水压正常利用。
电源电压低 → 待电压正常后响声即肃清。
6、进水断断续续
水压不正常 → 待水压正常后事情。
进水阀打仗不良 → 改换进水阀（用万用表测试进水阀阻值，线路正常）。
7、水位偏低
水位开关/水位传感器不准 → 调节或改换水位开关/水位传感器
二、洗涤过程：
同时运行的紧张部件：电脑板、电机、离合器、波轮。
故障征象：
1、不进水波轮“正常”旋转
2、洗涤时波轮不转，电机也不转
3、洗涤时电机运转，波轮不转
4、洗涤有非常声
5、洗涤时内桶顺向跟转（超过360度）
6、洗涤韶光歇单向转
7、洗涤无力
1、不进水波轮“正常”旋转
水位开关/水位传感器坏 → 改换水位开关/水位传感器。
电脑板坏 → 改换电脑板。
模糊检测程序→ 开机后，按启动键涌现几秒钟的波轮正反转，属
正常功能。
2、洗涤程序电机不转
水未到位 → 人工加水未到设定位置，或进水过程中存在漏水问题（存在进水不止征象）。
水位开关/水位传感器引线脱落或失落灵 → 接牢或改换水位开关/水位传感器引线。
电脑板无输出 → 检修或改换电脑板(万用表测试输出电压输出）。
电容开路或短路 → 接好线头或改换电容（测试电容容量该当在哀求范围内5%）。
电机破坏 → 修复或改换电机（测试电机绕组阻值，该当符合哀求）。
3、洗涤时电机运转，波轮不转
波轮被***等异物卡去世 → 打消异物。
波轮轴孔键槽被磨平打滑 → 改换波轮。
大带轮松动或连接处坏 → 检修或改换大带轮。
三角带断裂、脱落或松驰 → 改换三角带。
小带轮紧定螺钉松 → 紧定小带轮处螺钉。
行星轮坏 → 改换离合器。
4、洗涤韶光歇单向转
波轮被卡 → 检修波轮打消异物。
电机引线打仗不良无反向输入 → 打消引线故障（万用表测电压）
电脑板无反向输出 → 改换电脑板（万用表测电压） 。
棘爪未卡住棘轮 → 调度棘爪或棘轮。
棘轮与大带轮干涉 → 调度棘轮与大带轮间隙。
离合簧坏 → 更离合换簧。
行星轮坏 → 更离行星轮。
电机供电线路打仗不良 → 检讨接牢（万用表测电阻稳定性）。
5、洗涤无力
洗涤物过量 → 减少洗涤物的数量。
电源电压过低 → 待电压超过187V以上，再利用。
皮带过松 → 调度皮带松紧。
波轮打滑 → 紧固或改换波轮。
电容容量低落→测试电容容量是否在得当范围内。
三、漂洗过程：
同时运行的紧张部件：电脑板、电机、离合器、波轮、水位传感器、牵引器
故障征象：
1、洗衣后不排水或排水中途停滞
2、排水后不脱水
3、系统漏水
1、洗衣后不排水或排水中途停滞
排水管异物堵塞 → 打消排水管异物。
排水阀失落灵或堵塞 → 修复或改换排水阀。
排水管放置过高 → 降落排水管位置。
电脑板失落灵 → 电脑板无排水电压输出，改换。
牵引器坏 → 改换牵引器。
2、排水后不脱水
门盖未盖 → 盖好门盖。
联动开关失落灵 → 修复联动门开关。
衣物偏置，2次脱偏改动无效 → 调度衣物。
引线松动 → 打消引线故障。
电压过低 → 待电压正常时再利用。
三角带松驰或断裂 → 调度或改换三角带。
棘爪脱不开 → 调度棘爪与棘轮间隙。
离合簧坏 → 改换离合簧。
刹车打不开 → 调度刹车机构。
单向轴承卡去世 → 改换单向轴承。
内外桶间有异物 → 打消异物。
大小水封漏水，轴承锈去世 → 改换离合器。
电脑板坏 → 修理或改换电脑板。
四、脱水过程：
同时运行的紧张部件：电脑板、电机、离合器、波轮、内桶、牵引器、吊杆。故障征象：
1、脱水一直/程序停步不进或程序乱
2、牵引器响声大
3、机壳带电
4、脱水刹车打邦
1、脱水一直/程序停步不进或程序乱
电脑板故障 → 修理或改换电脑板。
2、牵引器响声大
电源电压过低 → 待电压超过187V以上再利用。
引线打仗不良 → 引线接牢。
牵引器故障 → 改换牵引器。
3、机壳带电
地线安装不良 → 重新接好地线。
电源插座地线位置接错 → 检讨电源插座，精确接线。
导线分裂或接头部分绝缘不好 → 装分裂或接头部分重新包好。
电容泄电 → 改换电容。
电气元件破坏并与机壳相碰 → 检讨并改换破坏部分。
洗衣机放置处过分湿润 → 装洗衣机搬至透风干燥处。

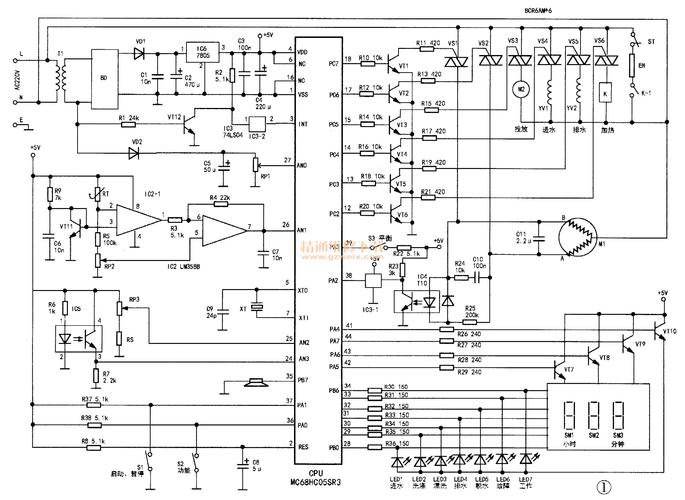

第四部分 电脑板及故障检测方法
2、电脑板的装置位置
3、电脑板故障代码及排查
