拆一款光猫/路由器的适配器自带1.5米电源线

适配器经典的自带DC输出线缆，机身采取白色外壳两侧设有多道内凹槽，插脚端外壳突出设计，整体很有特点。

适配器配备固定国标插脚，底部贴有适配器铭牌。

适配器铭牌特写

型号：RD0901000-C55-2GB

输入：100-240V~50/60Hz 0.6A MAX

输出：9V1A

日期：20150508

制造商：深圳市睿德电子实业有限公司

适配器通过了CCC认证。

输出线缆与机身连接处做了抗弯折保护处理。

DC输出线缆端子特写。

测得适配器机身长度为65.9mm。

高度为30.17mm。

宽度为40.33mm。

线缆长度约为1.5米。

其余测得适配看重量约为100g。

看完了睿德这款适配器的外不雅观展示，下面就进行拆解，看看内部设计和用料。

沿壳体接缝拆开外壳，适配器AC输入通过导线焊接连接供电。

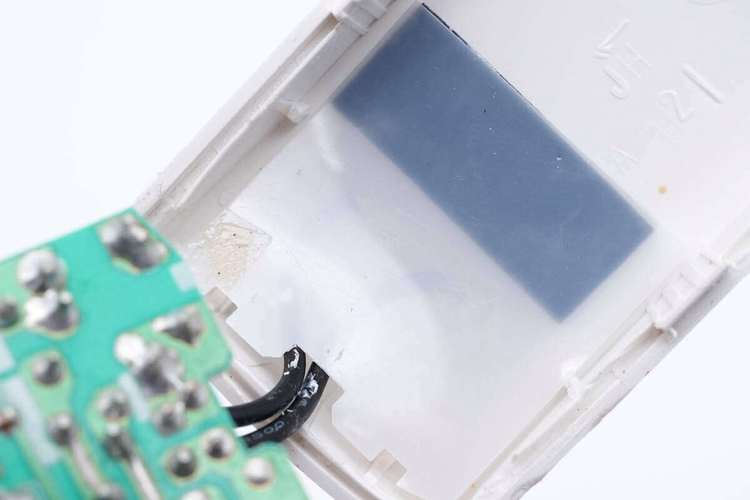

外壳内部粘贴泡棉固定内部PCBA模块。

输入线通过焊接连接。

插脚粘贴麦拉片绝缘。

输入端导线通过焊接连接。

输出端导线也通过焊接连接。

PCBA模块长度约为59.38mm。

宽度约为34.06mm。

厚度约为22.65mm。

PCBA模块正面一览，左上角焊接保险丝，压敏电阻，NTC热敏电阻，整流二极管。
下方焊接高压滤波电容和共模电感，右侧焊接变压器，整流二极管，滤波电容和滤波电感。

PCBA模块背面焊接贴片电阻和贴片电容。
适配器采取原边反馈方案，没有利用光耦。
下面我们就从输入端开始理解全体模块的用料。

输入端焊接保险丝，压敏电阻，整流桥和高压滤波电容。

保险丝外套热缩管绝缘，规格为2A 250V。

NTC热敏电阻来自时恒电子，型号5D7。

压敏电阻型号TVR10561，用于浪涌过电压保护。

四颗二极管组成桥式整流电路。

侧面焊接高压滤波电容，共模电感，蓝色Y电容和滤波电感。

高压滤波电容来自Econd米朗电子，规格为400V10μF。

共模电感采取方形磁芯绕制。

另一颗高压滤波电容来自micon明月光。

规格为400V 22μF，总容量为32μF。

低级主控芯片来自昂宝，型号OB2538，是一颗高精度原边反馈电源芯片，内部集成MOS管，支持20W输出功率。

为昂宝OB3538供电的滤波电容来自明月光。

规格为50V 10μF。

绿色涤纶电容用于RCD接管电路。

变压器缠绕胶带绝缘，次级采取多层绝缘线。

蓝色插件Y电容特写。

输出侧焊接滤波电感，滤波电容和整流二极管。

整流二极管型号SR360，是一颗3A 60V的肖特基二极管。

两颗输出滤波电容来自Econd米朗电子，规格为16V680μF。

输出滤波电感采取双色漆包线绕制，内部涂胶固定。

全部拆解一览，来张百口福。

睿德电子这款适配器为白色外壳，固定插脚，自带1.5米长输出线。
输出规格为9V1A，知足光猫以及路由器利用。
通过拆解创造，这款适配器采取昂宝OB2538高集成开关电源方案，低级电源芯片为原边反馈，无需光耦。
输出采取肖特基二极管整流，电解电容滤波，合营滤波电感降落纹波，是一款高集成，高性价比的适配器。
