一、共模与差模简介
电器设备的电源线，电话等的通信线，与其它设备或外围设备相互更换的通讯线路，至少有两根导线，这两根导线作为来回线路运送电力或旗子暗记，在这两根导线之外常日还有第三导体,这便是"地线"。电压和电流的变革通过导线传输时有两种形态，一种是两根导线分别做为来回线路传输，我们称之为"差模"；另一种是两根导线做去路，地线做返回传输，我们称之为"共模"。
图1.共模与差模旗子暗记图
///插播一条：我自己在今年年初录制了一套还比较系统的入门单片机教程和毕业设计辅导，想要的同学找我拿就行了免費的，私信我就可以哦~点我头像白色字体加我也能领取哦，记得口令小哥///
二、共模滋扰
共模滋扰指的是滋扰电压在旗子暗记线及其回线(一样平常称为旗子暗记地线)上的幅度相同，这里的电压以附近任何一个物体(大地、金属机箱、参照地线板等)为参照电位，滋扰电流回路则是在导线与参照物体构成的回路中流动。【两导线上滋扰电流振幅相等，方向相同】
图2.共模滋扰
共模滋扰不直接影响设备，而是通过转化为差模电压来影响设备。对付设备接大地，应只管即便担保两根线的均衡，避免共模电压转化为差模电压。
抑制共模滋扰：
共模电感
目前已经知道共模旗子暗记是两个幅度相等、相位相同的旗子暗记，共模旗子暗记会影响电路板的正常事情，也会以电磁波的形式滋扰周围环境。用电感来抑制共模旗子暗记，和磁场有关。电感产生的磁场以及磁通量的大小，对付通电螺线管的磁场方向判断方法为，右手握住螺管，四指指向电流方向，则拇指指向便是磁场方向。之后先容一个主要的名词，即磁通。垂直通过一个截面的磁力线总量称为该截面的磁通量，简称磁通。磁力线是通电螺线管产生的，是现实中存在的，只是看不见也摸不着，磁力线是一个闭和的回路，对付通电螺线管，磁力线都要经由螺线管内部，磁力线是与磁感应强度B成正比的。
磁通量用F表示，是一个标量，单位为韦伯，代号Wb。磁通量和磁感应强度B以及截面积A的关系为：F=BA从关系式能够看出，穿过横截面的磁力线越多，磁通量就越大。对付绕在磁芯上的线圈，在其上通电流i，则线圈的电感L能够表示为：L=NF/i。N为线圈匝数。到此为止，通过上述的简要概述，能够知道，绕在磁芯上的线圈在匝数和电流不变时，磁芯中穿过的磁力线越多，那么磁通量就越大，则相对应的电感量也越大。电感天生的浸染便是阻挡流过其上电流的变革，其本色是阻挡其磁通量的变革。这便是利用共模电感来抑制共模电流的根本事理。
如下图所示，共模电流在共模电感上产生的磁感应强度，电流I1产生的磁感应强度为B1，电流I2产生的磁感应强度为B2，两条黄色箭头分别表示电流I1和I2在铁氧体中产生的磁力线，能够看出电流I1和I2产生的磁力线是相加的，故磁通也是相加的，那么电感量便是相加的，电感量越大，对电流的抑制才能就越强。对付共模电感怎么样抑制共模电流用一句话能够阐明，即共模电感上流过共模电流时磁环中的磁通相互叠加，从而具有相称大的电感量，对共模电流起到抑制浸染。当两个线圈流过差模电流时，铁氧体磁环中的磁力线相反，导致磁通相互抵消，切实其实没有电感量，以是差模旗子暗记能够根本没衰减的通过（考虑到电感自身具有一定的电阻）。以是不仅对付开关电源的输写滤波器加共模电感，在走差分旗子暗记线时也能够加上共模电感来抑制共模电流，以防止电路误触发等征象。
图3.共模电流在共模电感上的磁通分布
对付共模电感怎么样抑制共模电流：共模电感上流过共模电流时磁环中的磁通相互叠加，从而具有相称大的电感量，对共模电流起到抑制浸染。
当两个线圈流过差模电流时，铁氧体磁环中的磁力线相反，导致磁通相互抵消，切实其实没有电感量，以是差模旗子暗记能够根本没衰减的通过（考虑到电感自身具有一定的电阻）。以是不仅对付开关电源的输写滤波器加共模电感，在走差分旗子暗记线时也能够加上共模电感来抑制共模电流，以防止电路误触发等征象。
共模电感选取：L=X1/ 2pi f
X1：频次为f时的阻抗值
·共模电容
·屏蔽双绞线
三、差模滋扰
差模滋扰指的是滋扰电压存在于旗子暗记线及其回线(一样平常称为旗子暗记地线)之间，滋扰电流回路则是在导线与参考物体构成的回路中流动。
如上图所示，电源给设备供电，电源线和地线上面的电流叫差模电流，IDM，它在两根线上大小相同，方向相反。在供电电源端，两根线上的压差UDM叫差模电压。UDM一样平常都是定值，在上面产生的尖峰、跌落、中断等就叫差模滋扰。
抑制差模滋扰：

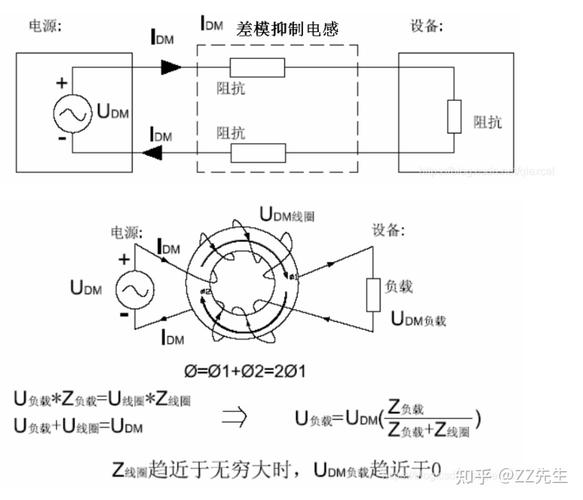

·差模电感
能够看到，当电流流过差模线圈之后，线圈里面的磁通是增强的，相称于两个磁通之和。线圈特性是频次越高，阻抗越大，因此利用线圈在高频次时阻抗大的特性来衰减差模旗子暗记。当频次为50Hz，线圈阻抗靠近于0，不起衰减浸染，相称于导线。当频次为500K，线圈阻抗到达5K欧姆，假定负载阻抗为50欧，则差模线圈分得了99%的差模滋扰电压，负载上的滋扰电压独占1%，但同时电流也有衰减。
·差模电容
可以看到，电容特性为频率越高，阻抗越小。滤波器恰好利用其在高频时低阻抗的特性，短路掉差模滋扰。当频率为50Hz，电容阻抗大，相称于短路，不起浸染。当频率为500K，电容阻抗很小，容抗为0.05欧，假定负载50欧，则电容分得了99.9%的差模滋扰电流。
