摄像机采取筒状构造，并自带安装支架，角度可在安装时调节。摄像机具备IP67防护能力，支持-30~60℃事情温度。摄像机为PoE供电，支持802.3af标准，标称功率为3W。下面安防评测室就带来天地伟业这款TD-C241N摄像机的拆解，一起看看内部的方案和用料。
天地伟业300万定焦红外PoE音频一体机开箱包装盒正面印有Tiandy品牌、天地伟业技能有限公司名称以及产品外不雅观图。
侧面印有产品信息、厂商信息以及把稳标识等。
产品标签标注了型号以及配置和制造商信息。
机身侧面印有Tiandy品牌。
机身前端设有300万像素镜头，上方开孔为麦克风，下方设有红外线补光灯。
机身底部贴有产品信息贴纸。
产品信息贴纸特写，型号为TD-C241N，名称为AK系列300万定焦红外PoE音频一体机，PoE电源供电，功率为3W，制造商为天地伟业技能有限公司。
摄像机安装支架特写，开槽穿过线缆。
摄像机前盖通过螺丝固定。
机身尾部固定机构特写。
机身尾部通过螺母旋紧固定。
锁定构造拆解特写。
附带的安装螺钉特写。
附带的防水网络接头特写。
线缆端子为RJ45网口。
测得线缆长度约为25cm。
实测摄像机机身长度约为140mm。
机身宽度约为60mm。
机身高度约为60mm。
产品拿在手上的大小直不雅观感想熏染。
测得机身重量约为134.2g。
天地伟业300万定焦红外PoE音频一体机拆解看完了天地伟业这款网络摄像机的开箱和展示，下面就进行拆解，一起看看内部的设计和用料。
机身前盖通过螺丝固定。
拧下四颗固定螺丝，拆下摄像机机芯，机芯与网线通过连接器连接，便于生产组装和拆解。
壳体内部设有干燥剂，防止镜头凝集水汽。
取出干燥剂，外壳开孔穿过导线，并涂有玄色胶水密封。

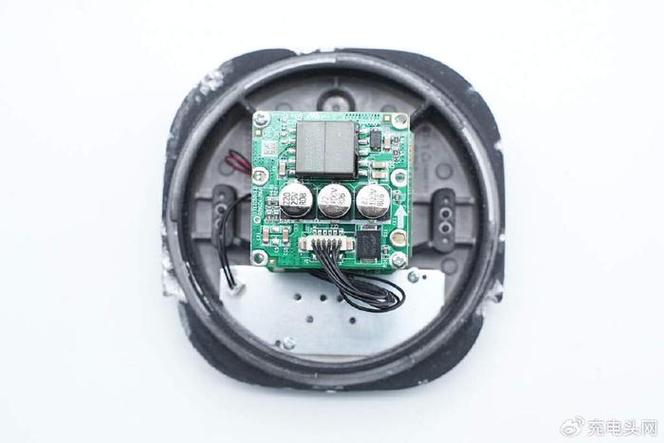

PCBA模块通过螺丝固定在壳体内部。
拧下固定螺丝，取出PCBA模块。
在壳体内部还固定麦克风和红外补光灯板。
PCBA模块正面设有整流桥，PoE受电掌握器，降压转换器和图像传感器。
PCBA模块对应主控芯片位置设有散热片，在背面还焊接存储器，网络变压器，同步降压电路和滤波电容。
拆下主控芯片上粘贴的散热片，通过导热胶水固定。
摄像机主控芯片来自SigmaStar星宸科技，型号SSC331。
主控芯片外置24.00MHz无源时钟晶振。
存储器芯片来自芯天下，型号XT25F64F，容量为8MB，采取SOP8封装。
网络变压器来自深圳市毅远达电子。
两颗MB6F整流桥用于PoE供电输入极性转换。
丝印58CA的TVS二极管用于接管过压浪涌。
PoE受电掌握器来自拓尔微，型号TMI7301，支持IEEE 802.3af标准，支持15W输出功率。芯片内部集成100V耐压0.6Ω导阻MOS管，具备150mA浪涌电流限定和450mA直流输入电流限定，具备过热保护功能，采取SOP8封装。
降压转换器丝印LA1831E。
滤波电容规格为47μF63V。
47μH降压电感特写。
肖特基二极管型号SS310F，规格为3A 100V。
两颗同步降压芯片来自拓尔微，丝印T50A，型号TMI3108，是一颗5.5V输入电压的同步降压转换器，输出电流为1A，开关频率为1.5MHz，具有精良的线性调度率和瞬态负载相应，采取SOT23-5封装。
另一颗TMI3108同步降压芯片特写。
用于红外线补光灯的驱动芯片来自拓尔微，丝印TL1，型号为TMI5101，为同步降压架构，内部集成开关管，芯片开关频率为1.5MHz，支持1A输出电流，支持100%占空比输出，具备短路保护和过热保护，采取SOT23-5封装。
四颗2.2μH降压电感分别用于1.8V，1V，3.3V和红外LED补光灯输出。
用于滤光片切换线圈的驱动芯片来自拓尔微，丝印TF7，型号为TMI8113，芯片内部设有H桥驱动电路，支持电机正反转，停滞和刹车功能，芯片内置温度保护，支持7.2V事情电压，采取SOT23-6封装。
LDO稳压芯片来自拓尔微，丝印TAE，型号为TMI6030-2.8，是一颗低静态电流高电源抑制比稳压器，用于为图像传感器供电。输出电流为300mA，具备出色的瞬态相应，支持过电流保护和过热关断，采取SOT23-5封装。
图像传感器通过BGA焊接。
红外线补光灯板正面焊接连接器和发光二极管。
背面为铝基板。
红外线补光灯特写，两颗串联。
壳体对应的灯杯透镜构造特写。
从壳体中取出麦克风。
麦克风外套硅胶套密封，用于拾音。
定焦镜头和滤光片驱动马达组件特写。
定焦镜头通过UV胶水固定位置。
从镜头组件中取出滤光片组件。
滤光片组件内部设有线圈，合营磁铁驱动滤光片位置。
安防评测室拆解总结
末了附上天地伟业红外一体机摄像机的核心器件清单，方便大家查阅。
天地伟业这款PoE音频一体机为300万像素，预装4mm高清定焦镜头，具备IP67防尘防水能力，支持在户外利用。摄像机支持23041296@25FPS***输出，并内置红外补光灯，具备夜视功能。摄像机采取PoE供电，一条网线即可完成摄像机联网与供电，无需额外支配电源。
安防评测室通过拆解理解到，这款摄像机采取星宸SSC331主控芯片，搭配利用芯天下存储器存储配置。摄像机内部PoE取电芯片，开关降压芯片，LDO，电机驱动芯片和补光灯驱动芯片均来自拓尔微。主控芯片粘贴散热片，麦克风，网线和补光灯通过插接件连接，便于组装生产。壳体通过胶水和密封圈密封，并内置干燥剂，防止水蒸气凝集影响成像。
