数字万用表
二极管挡首先我们学习一个最大略的二极管档，把万用表的旋钮旋转到二极管标识符所处的位置，然后把两表笔短接下，你会听到蜂鸣器发出响声，这解释该档可以正常利用，其余可以确定两表笔之间的电阻为零，生活中常用于这一点丈量线路有没有发生断路征象，以及器件是否电气连在一块，既然该档是二极管档，以是我们可以用该档，丈量二极管压降，在丈量的时候把红表笔放在二极管的阳极，黑表笔放在二极管的阴极，在显示屏可以直接显示出压降数值，此外利用该档还可以判断二极管是硅管还是锗管，以及二极管是否破坏掉。
显示压降
从二极管档位顺时针可以看到电阻档，有一个Ω符号，表示丈量电阻档，在丈量的时候我们首先该当判断所选电阻大小，然后再选择旋钮进行选择量程，如果不知道电阻多大，可以选择一个中间档位进行考试测验丈量，然后根据丈量估测值进行改换档位，我们选用1K电阻进行试验，以是把指针改换档2K档，然后在显示屏上直接读出数值，至于表针部分，由于电阻没有正负之分，以是，红黑表笔连在电阻两侧即可（在丈量大电阻的时候不要用手触摸表笔），不分正负。
丈量电阻
丈量三极管在顺时针旋转旋钮到达了hFE档位，，这一个档位是丈量三极管放大参数档位，一样平常有两种插孔，一种是NPN另一种为PNP，在丈量之前我们一定要分清楚到底是NPN型三极管还是PNP型三极管，我们这里利用的是NPN型，由于三极管有三个引脚，每个引脚的功能也都不一样，以是我们分清引脚之后，按照管脚名称精确的插入到丈量插孔，在显示屏上可以直接读出三极管的放大倍数。
三极管引脚图
三极管丈量结果
再次旋转丈量旋钮，下一个档位便是电压档，在这个万用表中互换档和直流档都是这个量程，以是在丈量之前我们首先该当判断我们丈量电压是互换还是直流，确定之后如果选择类型不是要测类型，可以按下互换直流改换档位（即该万用表DC/AC转化档位，有的万用表直流和互换是分开的，这种没有改换档位按钮），其余选择得当量程，如果在丈量之前不知道所要丈量电压是多少，这时候一定要选择量程最大的档位，我们常见的互换便是家庭所利用的互换电，电压为220v，范例的直流电就以我们电脑USB插口输出电压为例，为直流5v。
把稳：丈量电压的时候要分清正负极，红表笔接在正极（火线），黑表笔接在负极（零线），如果选错这在指针式万用表上是有可能造成电表破坏，数字式电表没那么严重，最好还是区分下。
丈量互换电压
丈量直流电压
频率计档再顺时针旋转，接下来便是丈量频率，表盘上是10MHz表示最大丈量频率值为10KHz，在丈量的时候把该表笔接在频率计的两端，在显示屏上可以直接读出丈量数值，在表笔要精确连接红表笔要连在旗子暗记源正极度，负极连在旗子暗记源负极度。
丈量频率
频率计显示此时频率

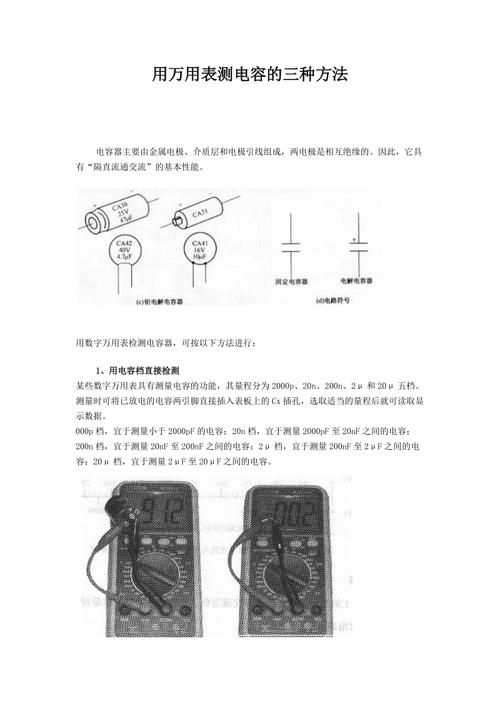

电容档有时候我们还会用万用表丈量下电容，第一步先确定电容大小选择万用表量程，选择之后，把表笔放在电容两端，不用分正负极，若是极性电容也可直接丈量，不用区分正负极，在显示屏上可以直接读出此时电容大小，此外须要把稳下，在丈量电容的时候须要把红表笔插在标注mA这个插孔上，只有在这个插孔上才能丈量出结果。
电容丈量结果
