充电5分钟，通话两小时”的广告词实在过于魔性，乃至被调侃改编成了各种不同版本，一时风头无两。“充电5分钟，通话两小时”指的便是在海内手机市场保有率一贯处于领先地位的OPPO手机的VOOC闪充技能。
VOOC闪充技能是OPPO独立自主研发的快速充电技能，在环球已申请超过1000项的核心专利，将充电速率最快提升了4倍以上，充电5分钟即可通话2小时，并配有智能全端式五级防护，是当时环球领先的快速安全手机充电技能，引领并推动快充技能在智能终端行业的发展和遍及。同时，VOOC闪充技能还是中华公民共和国通信行业标准《移动通信终端快速充电技能哀求和测试方法》中低压大电流方向的推举性标准。
OPPO是快充领域的先行者，如今OPPO的VOOC闪充已经进化到了功率更为强大的SUPER VOOC超级闪充，再执国产快充技能之牛耳，并且推出了搭载SUPER VOOC超级闪充技能的移动电源、车载充电器等更多元化细分产品，并积极推进开放VOOC闪充第三方授权，加速VOOC闪充生态的多样化发展，未来市场年夜将会有更多品牌的VOOC闪充产品来知足日益壮大的OPPO手机用户。
充电头网从官方渠道购买了在售的4款OPPO正版快充配件产品，从左至右分别是SUPER VOOC充电器、新款VOOC充电器、老款VOOC充电器以及SUPER VOOC车充，后续将通过四篇文章分别为大家带来这几款产品的详细拆解。本日第一篇文章带来的是左数第二款：新款VOOC充电器VC54JBCH的拆解报告，看看它的内部到底怎么样。
一、OPPO闪充电源适配器外不雅观
OPPO闪充电源适配器采取白色纸盒包装，纸盒带有挂钩设计，便于线下发卖时展示。
从包装盒上可以理解到，这款充电器的型号为VC54JBCH。由惠州市锦湖实业发展有限公司生产，委托方为OPPO广东移动通信有限公司。产品出厂日期为2018年11月3日。
拆开封条，充电器安顿在吹塑纸托之上，附带一份产品解释书。
充电器呈方块扁平状，造型圆润；采取纯白色PC材质外壳，表面为钢琴烤漆处理工艺，看起来很有光泽。此外，这款充电器的外壳配的是国标AC插脚，不可折叠设计。
充电器插脚侧印有OPPO的品牌logo以及产品参数，输入：100-220V~50/60Hz 0.6A；输出：5V、4A；型号：VC54JBCH，惠州市锦湖实业发展有限公司；SN：J118375LC1747516。
USB-A输出接口利用了能干的绿色胶舌，用以提示VOOC闪充。
二、OPPO闪充电源适配器拆解

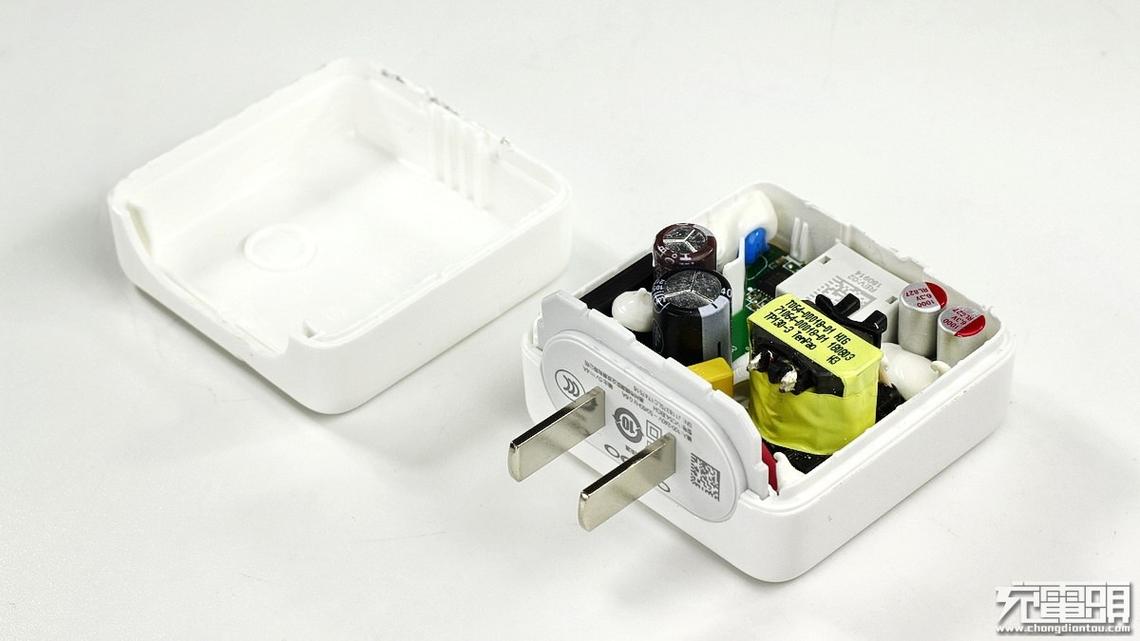

超声波焊接工艺，
俯视图可见内部PCB板低级、次级分明，并在元器件之间填满白色胶水，起到固定和散热的浸染。
产品外壳PC材质。
将PCB板完备从外壳内拆出来，去掉白胶。绿色PCB板左侧为低级侧，右侧为次级侧，开关变压器和两只蓝色Y电容横跨旁边，物理隔离宽度足够。
PCB板通过两根导线与AC插脚连接，输入端设有延时保险丝、X电容、NTC浪涌抑制电阻、电感、电解电容、整流桥等元器件。
互换电源输入端采取线径较粗的红黑硅胶软线，与插脚为铆合连接，并加有硅胶固定，稳定可靠。
输入端延时保险丝，规格为2A、250V。
黄色X电容。
绿色热敏电阻，用于抑制上电瞬间的冲击电流。其后玄色热缩管包裹的为EMI抗滋扰共模电感；阁下是棕、黑两只105°高压电容。玄色电容品牌为***立隆，为环球顶尖电容器品牌之一，苹果的祖传“五福一安”充电器也是利用的同品牌电解电容。
玄色电解电容规格为400V 22μF。
棕色电容为有名品牌AiSHi艾华，规格为400V 15μF。艾华是国产高压电解电容中的佼佼者，被很多国产手机充电器采取。
U4K10，4A、1000V整流桥，功率余量绰绰有余。整流桥左侧玄色热缩管包裹的是另一只磁芯电感，用于加强滤波。
开关变压器采取RM型磁芯，承载功率和屏蔽效果都优于常见的E型磁芯。
输出端两颗固态滤波电容、一个USB-A接口。
输出端两只1000μF 6.3V固态电容并联。固态电容右侧的USB-A接口采取防尘罩设计。
两只蓝色抗滋扰Y电容。
采取串联设计，能够提升耐压等级。
重点来了，这只印着VOOC LOGO的芯片为OPPO定制的快充掌握芯片RK825，来自福州瑞芯微电子株式会社，这也是OPPO的首批VOOC认证厂商之一。
一只贴片二极管。
再来看看PCBA的背面：
PCBA背面有一大块白色塑料板用导热硅胶粘在主控芯片上做赞助散热。
散热板上有一处突出的绝缘隔离片插入PCBA的镂空槽加强高低压隔离。
散热板材质为PBT工程塑料，具有玻纤增强、耐高温阻燃、导热等技能特点。
清理掉导热硅胶后的PCBA背面。
主控芯片为PI（Power Integrations）公司的产品INN2005K。
该芯片集成了低级的MOS开关管、低级PWM掌握器、携同步整流反馈和诸多高等保护及安全功能，集成度非常高，功率为20瓦，支持5V/4A输出。这款IC还采取了一项创新型技能FluxLink，可安全地超越隔离层，供应非常大的通讯带宽，实现极快的负载瞬态相应，并省去光耦器，具有极高的可靠性，不存在范例的光耦器性能降落问题。
两只MOS。左侧NTMFS 5C670L，60V，68A，6.7毫欧，合营PI 电源芯片进行同步整流，PH6030DLV，NXP恩智浦，30V，76.7A，6 毫欧，用于输出保护及非常关断功能。
由于OPPO闪充将充电电流提升到了4A，以是它利用的USB-A插座是特殊定制的，镀金电源触点都做了加宽。
其余还增加了一个快充识别触点，用于检测数据线是否支持VOOC闪充，须要手机、数据线和充电器全部兼容VOOC闪充模式，握手成功后才会传输4A的充电电流，否则最大只能输出2A。
USB-A插座上的编码及LOGO。
拆解结束。
充电头网总结
VOOC闪充是OPPO独家自主知识产权的快充协议，采取了充电器直接为电池充电的的低压大电流充电技能，把电流提升到了4A的水平，充电功率达到了20W，手机端不参与降压，可有效降落手机的发热和二次电压变换造成功率丢失。类似的低压快充方案也被其他国产厂商所仿效借鉴并独立发展成了自家的快充协议，从这个意义上看，OPPO也是国产快充技能的奠基者之一了。
充电头网通过拆解创造，这只OPPO充电器与早期光宝代工的同款产品的电路构造、用料基本保持同等。内部采取了INN2005K方案，并增强了独立赞助散热等方法，外围电路较为精简，合营定制的VOOC闪充掌握芯片RK825，供应多重安全保障。其它元件也均采取了国际、国产有名品牌，充电器内部布局合理，高低压侧之间采取开槽加绝缘片绝缘，确保利用安全。
