某物理社团的学生想做一些电学实验，选择的实验器材有：额定电压为2.5V的小灯泡，阻值不同的定值电阻、电压恒定的电源、电流表、电压表、开关、滑动变阻器和导线多少，操作如下：
·(1)实验一"探究电流与电压关系"。
→1先连接了如图甲所示的实验电路，闭合开关前创造电路中有一根导线连接缺点，请在连接缺点的导线上画""，并用笔画线代替导线将电路连接精确。
→2更正电路后，精确操作，将滑片移到滑动变阻器的阻值最大端，闭合开关，读出两电表示数，并记录在表格中：移动滑片，测出多组数据，记录在表格中。剖析表格中的数据可知：当电阻一定时，通过导体的电流与导体两端电压成正比。
·(2)实验二"丈量小灯泡的额定电功率"。

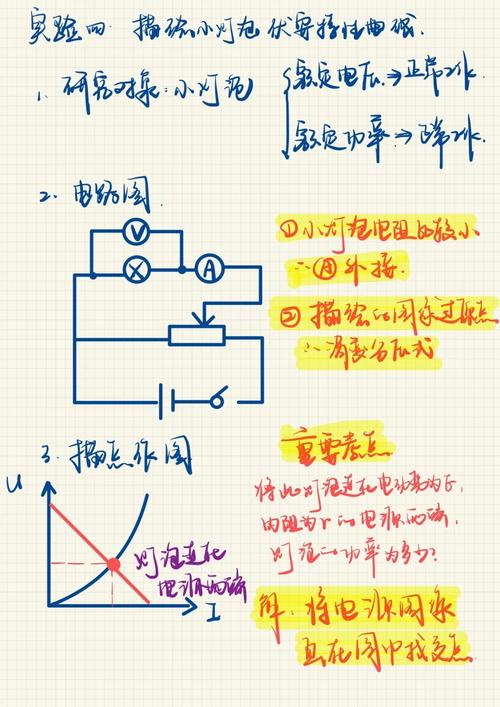

→在实验一的器材根本上，只用小灯泡更换定值电阻，精确操作，闭合开关，记录两电表示数：移动滑片，不雅观察并记录多组数据：绘制如图乙所示的U-1图象，则小灯泡的额定功率是多少？替代了电子电阻。精确操作：闭合开关，记录两电表示数，移动滑片，不雅观察并记录多组数据。绘制如图乙所示的U-1图象。
看一下涉及到滑动变阻器接最大阻值的，在这有一个，也便是这一组数据是滑动变阻器接最大阻值的时候的数据。通过这组数据看一下，定制电阻两端的电压是零点九，电路中的电流是零点一八安，滑动电阻器接最大的阻值，滑动电阻器两端的电压不就该当是零点一八乘以滑动变速器最大的阻值是rmx，这也便是滑动变速器两端的电压，加上零点九不就该当是电源电压了吗？
得到了第一个关于电源电压还有滑动电阻器最大阻值的关系。在实验二中有没有？依然是有的，也是在滑动变速器接最大的时候，是不是便是这个点？这个时候小灯泡，看一下小灯泡两端电压是零点五伏，电路中的电流是零点二安，滑动电阻器接最大阻值，滑动电阻器两端的电压不就该当是零点二乘以它的最大阻值吗？小灯泡两端电压是零点五，是不是也该当即是电源电压？
得到了第二个关系，把一和二连力就可以分别求出电源电压还有滑动变阻器的最大阻值连力，连力一和二可以得到滑动变阻器最大的阻值该当是二十欧姆，电源电压该当是四点五伏。如果没有这两个数据，问题三就没办法求出来了。现在知道电源是四点五伏，滑动变速器最大的阻值是二十欧姆。
回过来看第一个问，小灯泡正常发光是三点八伏，v1测的是滑动变速器两端的电压，现在小灯泡正常发光是三点八，v1的示数就该当让它即是四点五减去三点八伏该当是零点七，小灯泡正常发光了。
第二步闭合开关s和s2，s和s2就不走灯泡，创造现在是二零和滑动变速器其余一端一个刷脸，滑动变速器的滑片动不动，不动，由于刚才在第一步的时候已经调节好了，第二步该当是保持不动的。
现在电压表的示数是三伏，电压表测的是二零二吨的电压，它的电阻是三十五欧姆，电源电压四点五，滑动键属于这一端分的电压不就该当是一点五吗？二零和这一段的电阻串联，电压比即是电阻比，也便是滑动电阻器其余一真个阻值该当是三十五欧姆的一半，也便是十七点五欧姆。
滑动电阻器的总组数是二十，右边的占了十七点五，左边不就该当是二点五欧姆，求得了二点五欧姆，二点五欧姆两端的电压是零点七伏，灯泡两端的电压是三点八伏，再根据电压比即是电阻比，也便是三点八伏比上零点七五就该当即是灯泡的电阻。
r l比上滑动变速器左转的电阻是二点五毫米，就能能够得到灯泡的电阻该当约即是十三点六，也便是这里是十三点六红。这道题如果没有根据前两个实验去求出电源电压还有。拔动变速器的最大阻值，这三个孔都是填不对的。
这道题就做完了。
