贴片电阻(SMDResistor)学名叫片式固定电阻器，是从Chip Fixed Resistor直接翻译而来的，特点是耐湿润、耐高温、可靠度高、外不雅观尺寸均匀，精确且温度系数与阻值公差小。
按生产工艺分厚膜片式电阻(ThickFilm Chip Resistor)和薄膜片式电阻(Thin Film Chip Resistor)两种。厚膜贴片电阻是采取丝网印刷将电阻性材料淀积在绝缘基体(例如氧化铝陶瓷)上，然后烧结形成的。我们常见且我司在大量利用的基本都是厚膜片式电阻，精度范围在±0.5%~10%之间，温度系数在±200ppm/℃~±400ppm/℃。薄膜片式电阻，常日为金属薄膜电阻，是在真空中采取蒸发和溅射等工艺将电阻性材料溅镀(真空镀膜技能)在绝缘基体上制成，特点是温度系数低，温漂小，电阻精度高。
按封装分01005、0201、0402、0603、0805、1206、1210、2010、2512等，其常见序列的精度为±1%、±5%，标准阻值有E24和E96序列，常见功率有1/20W、1/16W、1/8W、1/4W、1/2W、1W等。
贴片电阻的构造
贴片的电阻紧张布局如下：
贴片电阻生产工艺流程
生产流程

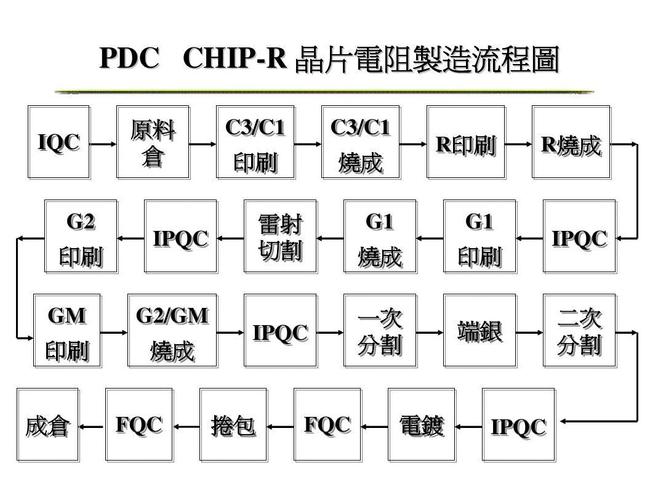

常规厚膜片式电阻的完全生产流程大致如下：
生产工艺事理及CTQ
针对上述的厚膜片式电阻生产流程中的干系生产工序的功能事理及CTQ先容如下。
第一步：准备陶瓷基板(氧化铝，构造图中的①)
第二步：背导体印刷：在一壁两边电极增加导体(构造图中的③)
【功 能】背面电极作为连接PCB板焊盘利用。
【制造办法】背面导体印刷 烘干
Ag膏 —> 140°C /10min，将Ag膏中的有机物及水分蒸发。
基板大小：常日0402/0603封装的陶瓷基板是50x60mm，
1206/0805封装的陶瓷基板是60x70mm。
第三步：正导体印刷：翻一壁，再在两边增加导体(构造图中的②)
【功 能】正面电极导体作为内电极连接电阻体。
【制造办法】正面导体印刷 烘干 高温烧结
Ag/Pd膏 —> 140°C /10min，将Ag/Pd膏中的有机物及水分蒸发—> 850°C /35min 烧结成型
1、电极导体印刷的位置(印刷机定位要精确);
2、Ag/Pd(钯)膏印刷厚度(通过钢网厚度进行掌握);
3、炉温曲线，传输链速(5.45~6.95IPM(英寸/分))。
第四步：电阻层印刷：(构造图中的 ④)
【功 能】电阻紧张初 R值决定。
【制造办法】电阻层印刷 烘干 高温烧结
R膏(RuO2) —>140°C /10min —>850°C /40min 烧结固化
1、R膏的目标阻值(目标阻值的R膏是通过多种原纯膏按一定比例稠浊
调配而成，常见原纯膏有1R、4R7、10R 、47R 、100R 、1K 、 4K7 、47K等);
2、电阻层印刷的位置(印刷机定位要精确);
3、R膏印刷厚度(通过钢网厚度进行掌握);
4、R膏的解冻搅拌及利用韶光(1周利用完);
5、炉温曲线，传输链速。
第五步：一次玻璃保护：构造图中的⑤
【功 能】对印刷的电阻层进行保护，防止下道工序镭射修整时对电阻层造成大范围毁坏。
【制造办法】一次保护层印刷 烘干 高温烧结
玻璃膏 —>140°C /10min —>600°C /35min 烧结
1、玻璃膏印刷的位置(印刷机定位要精确);
2、玻璃膏印刷厚度(通过钢网厚度进行掌握);
3、炉温曲线，传输链速。
第六步：镭射修整
【功 能】修整初 R 值成所需求的阻值。
【制造办法】以镭射光点切割电阻体改变电阻的长宽比，使初 R值升高到需
求值。R=ρl/s，ρ:材料的电阻率，l:电阻材料的长度，s:截面面积。
CTQ：1、切割的长度(机器);
2、切割的深度(以刚好割断电阻深度为宜);
3、镭射机切割的速率。
第七步：二次玻璃保护(构造图中的⑥)
【功 能】对切割后的电阻层进行二次保护，保护层需具备抗酸碱的功能，
使电阻不受外部环境影响。
【制造办法】二次保护层印刷 烘干
玻璃膏/树脂(哀求稳定性更好) —> 140°C /10min
1、玻璃膏印刷的位置(印刷机定位要精确);
2、玻璃膏印刷厚度(通过钢网厚度进行掌握);
3、炉温曲线，传输链速。
第八步：阻值码字印刷
【功 能】将电阻值以数字码标示
【制造办法】阻值码油墨印刷 烘干 烧结
玄色油墨 (紧张身分环氧树脂)—> 140°C /10min —> 230°C /30min
1、油墨印刷的位置(印刷机定位要精确);
2、炉温曲线，传输链速。
第九步：折条
【功 能】将前段字码烧结后的基板按条状进行分割。
【制造办法】用折条机按照基板上原有的分割痕将基板折成条。
1、折条机分割压力;
2、基板堆叠位置，折条事理如图。
第十步：端面真空溅
【功 能】作为侧面导体利用。
【制造办法】将堆叠好的折条放入真空溅镀机进行溅镀 干燥 烧结
Ag/Ni-Cr合金 —> 140°C/10min —> 230°C/30min
原 理：前辈行预热，预热温度110°C ，然后利用真空高压将液态的Ni溅渡到端面上，形成侧面导体。Ni具有良好的耐堕落性，并且镀镍产品外不雅观都雅、干净，紧张用在电镀行业。
1、折条传输速率;
2、真空度;
3、镀膜厚度(膜厚丈量进行监控)。
第十一步：折粒
【功 能】將条状之工件分割成单个的粒状。
【制造办法】利用胶轮与轴心棒搭配皮带来进行分割。
1、胶轮与轴心棒之间的压力大小;
2、传输皮带的速率。
第十二步：电镀
【功 能】Ni：保护让电极度不被浸蚀。
Sn：增加焊锡性。
【制造办法】1、利用滚筒于电镀液中进行点解电镀，滚筒端作为电解的阴极得电子在阴极度还原成镍/锡，电解槽端用Ni金属/Sn金属作为阳极失落电子氧化成Ni2+/Sn2+ ，进而补充电解液中的镍/锡离子。
将电镀好后的电阻放入到热风烤箱进行干燥，干燥温度140°C约10min。
1、电镀液的浓度及PH值(PH<7)、电镀韶光(2小时);
2、镀膜厚度(抽检5pcs/筒，镀层厚度测试仪);
3、焊锡性。
把稳事变：在电镀前一样平常加入Al2O3球和Steel钢球，AL2O3球使搅拌更均匀，钢球的浸染是使得导电性更好。
第十三步：磁性筛选
【功 能】利用镍的磁性将不良品筛选出来。
【原 理】
不良品的磁性小，吸引力小，进行筛选时会自动掉落到不良品盒，
良品掉落到良品盒。
第十四步：电性能测试
【功 能】利用自动测试机对两电极度的阻值进行测试，按不同精度需求筛选 出合格产品。
【原 理】将自动检测机的电阻表上%数先设定好(一样平常设5%、1%、0.1%等)，自动检测机上分别安置5%精度盒、1%精度盒、0.1%精度盒等以及不良品盒。当测试到的产品阻值是精度5%的则利用气压嘴将产品吹入到5%精度盒，1%、0.1%类同，当测试到阻值精度不在设定 5%、1%/0.1%，则将其打入到不良品盒。
第十五步：编带包装
【功 能】将电阻装入纸带包装成卷盘
【制造办法】全自动机器利用热熔胶高下带将电阻封装到纸带孔内做成卷盘。
上面胶带拉力以及冲程压力。
如何确保编带时电阻字码面朝上?
在将电阻体装入纸带前装有激光点检器，当字码面朝上时检测OK通过，当字码面朝下时利用气压嘴将其纠正为字码面朝上。
