纸箱纸板制作工艺流程与检测标准

虽说构造设计师不须要设计包装，但是也是须要理解的，毕竟产品在运输过程承担着容装、保护产品等浸染。

接下来我们认识一下它们的构造：

【一】纸板材质构成

分为：面纸+2层瓦楞纸+芯纸+里纸 5层构成，也可定制多层。

1，什么是面纸？

面纸，也便是常用纸质，根据材料不同，纸质级别也就不同。

分为：

K纸：基重200g ~250g/m2;美国入口的有240g/m2，乃至是300g/m2

纸：基重150~175g/m2

B纸：基重120g~130g/m2

W纸（白色）：基重125g/m2

C纸：基重125-135g/m2

3纸：基重100-150g/m2

广东这边Ｋ，Ａ，Ｂ代表的是牛卡纸，仿牛卡纸，木桨挂面纸。

Ｋ＝200~250克/平方米

Ａ＝150~175克

Ｂ＝120~130克

Ｃ代表127克挂面纸

Ｔ代表160~180克挂面纸

Ｗ纸代表白板纸，牛底白和白面牛卡

3代表瓦楞原纸即芯纸或渣纸，分普通芯纸和高强芯纸，从100~180不等

2，什么是瓦楞纸？

瓦楞纸是由挂面纸和通过瓦楞棍加工而形成的波形的瓦楞纸粘合而成的板状物。
瓦楞纸的发明和运用有一百多年历史史，具有本钱低、质量轻、加工易、强度大、印刷适应性样优秀、储存搬运方便等优点，80%以上的瓦楞纸均可通过回收再生，瓦楞纸可用作食品或者数码产品的包装，相对环保，利用较为广泛。

按断面波型分

有V型，U型，UV型。

按楞高和楞数分

有A型，B型，C型，E型

【二】造纸基本生产工艺流程

造纸的工艺流程由如下几个紧张环节组成：

1、制浆段：质料选择→蒸煮分离纤维→洗涤→漂白→洗涤筛选→浓缩或抄成浆片→储存备用。

2、抄纸段：散浆→除杂质→精浆→打浆→配制各种添加剂→纸料的稠浊→纸料的流送→头箱→网部→压榨部→干燥部→表面施胶→干燥→压光→卷取成纸。

3、涂布段：涂布原纸→涂布机涂布→干燥→卷取→再卷→超级压光。

4、加工段：复卷→裁切平板(或卷筒)→分选包装→入库结束。

造纸流程如下：

【三】纸板制作先容

1，纸板的分类

根据选用的瓦楞层数，我们将纸板分为：单坑、双坑、三坑三种。

2，纸板的命名

单坑：K3K、K3A、A3A、A3B、B3B、A2B、W9C等

双坑：K=K、K=A、A=A、A=B、A=C、B=B等

三坑：A三A、A三B、B三B

3，纸板材质的规范表示

4，纸箱印刷技能：常规纸箱印刷办法常规纸箱印刷办法紧张有柔印、胶印和网印三种。

(2)价格低。
柔性版耐印力很高，可重复利用;油墨价格也较低。

(3)可以联动生产，如印刷、开槽、压痕、订(粘)箱、打捆等一机即可完成。

(4)纸箱强度降落比较少。
由于柔印是轻压印刷，以是对瓦楞纸板的强度影响很小。

(5)印刷精度不高，常规胶印加网线数为175线/英寸，而柔印纸箱常规加网线数字为35线/英寸~65线/英寸，属于低精度印刷办法，最适宜印刷笔墨线条稿，四色图像印刷质量近年来虽有提高，但仍有局限。

(6)制版有易有难，笔墨线条稿制版随意马虎，四色图像制版难度较大。

(7)印刷品质稳定性不好，紧张表示为印刷墨色深浅不易掌握。
柔性版直接印刷工艺适用于第一类纸箱生产工艺过程，目前在我国的纸箱厂中运用很广泛。

由于PS版的分辨率比较高，以是可以印刷出非常风雅的印刷图案。
目前，我国用于发卖包装的高档瓦楞纸箱绝大多数都为胶印产品。

(2)幅面有限，一样平常比柔印纸箱幅面小。

(3)印刷产品非常风雅，加网线数可以达到150线/英寸~200线/英寸。

(4)制版随意马虎，为PS版常规制版。

(5)可以进行表面整饰，如覆膜、上光等。

(6)印刷本钱高。

(7)印刷品质比较稳定。

(2)印刷幅面可大可小。

(3)可在对裱、成箱前完成印刷，也可在对裱、成箱后进行印刷。

(4)适宜印刷非风雅产品。
丝网印刷的墨色厚实，以是其颜色饱和度高，视觉效果强烈，尤其是专色印刷的实地、效果更佳。

(5)制版随意马虎，制版本钱低。

(6)印刷本钱低。

(7)印刷品质比较稳定。

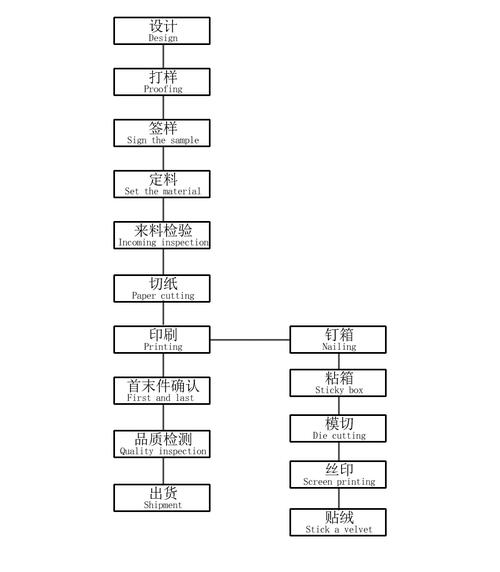

5，纸板制作流程：

其余，还有一些新型印刷工艺：

塑料凹印复合纸箱工艺 （制作本钱低，印刷精美。
）

铜版纸凹印复合纸箱工艺 （当生产批量比较大，不须要覆膜，且哀求印刷效果好、本钱低时，就可采取此工艺）

直接胶印瓦楞纸箱工艺 （该工艺可能会成为我国高档纸箱印刷新的发展方向）

柔印预印和凹印预印瓦楞纸箱工艺 （纸箱的印刷质量和成型质量都比较高，但投资比较大，也不适于小批量生产。
）

6，纸板耐破标准

7，纸板选择与内装物品重量选择

【四】包装纸箱质量考验标准

1，外不雅观质量

a、印刷质量：图案、字迹印刷清晰，色度同等，光亮鲜艳；印刷位置偏差大箱不超过7mm，小箱不超过4mm；

b、封闭质量：箱体四周无漏洞，各箱盖合拢后无参差和离缝；

c、尺寸公差：箱体内径与设计尺寸公差应保持在大箱±5mm，小箱±3mm，形状尺寸基本同等；

d、盖折叠次数：瓦楞纸箱摇盖经开、合180度往来来往折叠5次以上，一、二类箱的面层和里层、三类箱里层裂痕长度总和不大于70mm；

此外，哀求接合规范，边缘整洁，不叠角，箱面不许可有明显破坏或污迹等。

2，纸箱耐压强度及影响成分

纸箱耐压强度是许多商品包装哀求的最主要的质量指标，测试时将瓦楞纸箱放在两压板之间，加压至纸箱压溃时的压力，即为纸箱耐压强度，用KN表示。

3，预定纸箱耐压强度

纸箱哀求有一定的耐压强度，是由于包装商品后在贮运过程中堆码在最低层的纸箱受到上部纸箱的压力，为了不至于压塌，必须具有得当的抗压强度，纸箱的耐压强度用下列公式打算：P=KW（n-1）式中P----纸箱耐压强度，N；W----纸箱装货后重量，N；n----堆码层数；K----堆码安全系数，堆码层数n根据堆码高度H与单个纸箱高度h求出，n=H/h

堆码安全系数根据货色堆码的层数来确定，国标规定：贮存期小于30d取K=1.6；贮存期30d-100d取K=1.65；贮存期大于100d取K=2.0。

4，据质料打算出纸箱抗压强度

预定了纸箱抗压强度往后，应选择得当的纸箱板、瓦楞原纸光降盆瓦楞纸箱，避免盲目生产造成的摧残浪费蹂躏；根据原纸的环压强度打算出纸箱的抗压强度有许多公式，但较为简练实用的是kellicutt公式，它适宜于用来估算0201型纸箱抗压强度。

5，确定纸箱抗压强度的方法

由于受生产过程中各种成分的影响，末了用质料生产的纸箱抗压强度不一定与估算结果完备同等，因此终极精确确定瓦楞纸箱抗压强度的方法是将纸箱恒温湿处理后用纸箱抗压试验机测试；对付无测试设备的中小型厂，可以在纸箱上面盖一木板，然后在木板上堆放等量的重物，来大致确定纸箱抗压强度是否知足哀求。

6，影响纸箱抗压强度的成分

1）原材料质量

原纸是决定纸箱压缩强度的决定性成分，由kellicutt公式即可看出。
然而瓦楞纸板生产过程中其他条件的影响也不许可忽略，如粘合剂用量、楞高变革浸渍、涂布、复合加工处理等。

2）水分

纸箱用含水量过高的瓦楞纸板制造，或者永劫光贮顾在湿润的环境中，都会降落其耐压强度。
纤维是一种吸水性很强的，在梅雨时令及空气中湿度较大时，纸板中水分与大气环境的湿平衡关系很主要。

3）箱型

箱型是指箱的类型和同种类型箱的尺寸比例，它们对抗压强度有明显的影响。
有的纸箱箱体为双层瓦楞纸板构成，耐压强度较同种规格的单层箱明显提高；在相同条件下，箱体越高，稳定性就越差，耐压强度越低。

4）印刷与开孔

印刷会降落纸箱抗压强度。
包装有透气哀求的商品在箱面开孔，或在箱侧冲切提手孔，都会降落纸箱强度，尤其开孔面历年夜，倾向某一侧等，影响更为明显。

5）加工工艺偏差

在制箱过程中压线不当，开槽过深，结合不牢等，也会降落成箱耐压强度。

【五】瓦楞纸箱材质性能测试

瓦楞纸板和瓦楞纸箱的紧张五项性能指标测试：边压强度、耐破强度、戳穿强度、抗压强度和抗折结度。

性能测试必须对所有试样进行前处理。
便是将试样放在温度23℃±2℃，湿度50%±5%的恒温恒湿的环境里处理24小时后作试验。

1、边压强度

瓦楞纸箱作为刚性容器，利用时要坚持一定的形状，瓦楞纸箱破坏的一个紧张形式便是压溃，失落去刚性，纸箱的边压强度是表示纸箱刚性的一个主要指标，瓦楞纸板的边压强度是指纸板沿瓦楞方向承受压缩载荷的能国和。
这个指标可以用来比较在相似条件下生产的，但不是同一批产品的质量，可也可用来比较不同材料生产出来的瓦楞纸板的边压强度。

2、耐破强度

瓦楞纸板单位面积所能承受的均匀增大的最大压力值为瓦楞纸板的耐破强度，通过一个被下压环稳定夹紧的能够突出并复原的橡胶在液压的浸染下，以一定的力把牢牢固定在上、下压环之前的试样通过突出的橡胶膜使试样分裂。

3、戳穿强度

一定形状的角锥穿过瓦楞板所做的功，所显示的能量称为瓦楞纸板的戳穿强度。
戳穿强度的试验方法是将所取试样分别以正反面纵向和正反面横向依次放在具有固定力的带透孔的夹板中间，调度所需重锤把摩擦环套在角锥后面，选择和测试相适应的丈量范围，调度零位，把指针拨到最高刻度值，然后启动开释装置，使摆臂推动角锥穿透试样。

4、抗压强度

瓦楞纸板是不个固有特性是有较大的惯性矩，当纸板受到压力较大的惯性矩浸染时仍旧保持其原来厚度是保持其特性的一个条件。
因此，纸板受到平压荷载而不发生压溃的能力是瓦楞纸板的一个主要的强度指标。
这个指标对付瓦楞纸板在利用时的弹性，和在制作纸箱的各个加工过程能保持纸板原来的厚度是特殊主要的。
