滚珠开关:
由于环保及安全问题，滚珠开关已逐渐取代水银开关。
SW-520D是滚珠型倾斜感应单方向性触发开关，垂直悬挂的倾斜开关探头在受到外力浸染且偏离垂直位置15度以上时，倾斜开关内部的金属球触点动作，常闭触点断开。当外力撤消后，倾斜开关回答到垂直状态，金属球触点复又闭合。它能设计各种产品倾斜、倾倒触发报警，倾倒断电传感器，倾斜传感器。
（图片来自网络侵删）
四、材料清单倾倒传感器模块

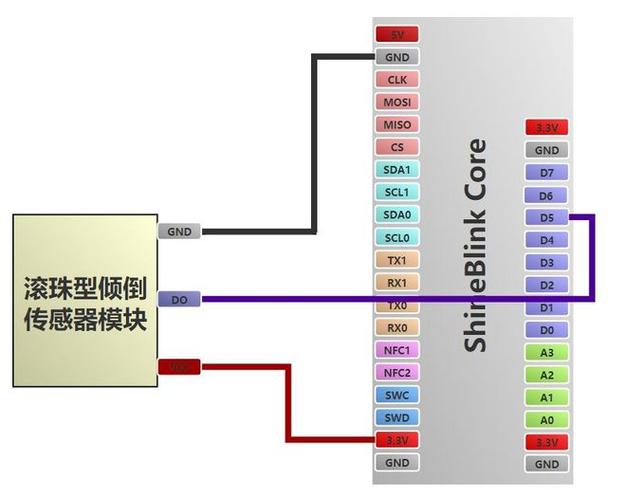

五、接线图
六、完全代码传感器的利用非常大略，我们仅用Core供应的Gpio库函数来读取传感器DO引脚输出的电平即可判断是否发生倾倒，当发生倾倒时传感器DO引脚输出低电平LED1灯亮，反之高电平LED1灯灭。
--配置D8为普通输出,掌握LED1LIB_GpioOutputConfig("D8","STANDARD")--设置D5口为普通输入,连接倾倒传感器的DO引脚，也可以将D5换成D0-D7中的任意一个引脚LIB_GpioInputConfig("D5","NOPULL")--开始大循环while(GC(1) == true)dogpio_value = LIB_GpioRead("D5")if gpio_value == 0 then --传感器感应到倾倒状态LIB_GpioWrite("D8",0)--LED1灯亮elseLIB_GpioWrite("D8",1)--LED1灯灭endend
如果感兴趣，上面代码中涌现的LIB开头的库函数可以在 API文档 中通过Ctrl+F查询。
