图1是U盘读写功能的测试条件及构成，在利用厂家例程的情形下其测试结果如图2所示，由此可解释其读写功能正常。
图1 测试条件
图2 测试结果
图3是进行测试的文本文件及其内容，由于文件前段所存放的是单字节的字符信息，故可以确保显示与存储内容的同等性，若是存放汉字信息会因读取字节数的问题而涌现非常。
图3 测试文件
为了实现数码相框的功能，实现在U盘读写功能的根本上为其添加了TFT屏的显示功能，其显示读取数据的效果如图4所示。
图4 显示测试
随后，可将处理过的图像数据存放到文件中以供读取和图像再现。
在图像再现的过程中，其关键的地方便是按图像文件的大小来限定读取数据的数量，并将2个字节的数据拼接成一个16位的色彩数据从而在屏幕上绘制出一个彩色点。

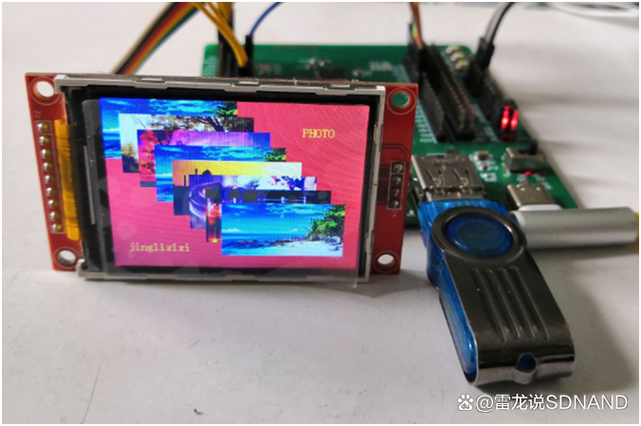

通过读取U盘的图像数据文件，来就可实现图像再的现。在具有多个图像数据文件的情形下，依顺序进行显示就可形成了一个具有图片浏览效果的数码相框，其显示效果如图5和图6所示。
图5 显示效果
图6 读取状态
通过读取U盘图像数据实现图像再现的函数为：
void UDisk_PHOTO( void ){uint8_t ret;uint8_t i,t;uint16_t TotalCount = 0;uint8_t w=0;while(1){Address_set(0+w20,0+w20,159+w20,79+w20);if(w==0) strcpy( (char )mCmdParam.Open.mPathName,"/PHOTO/HKTK.BIN" );if(w==1) strcpy( (char)mCmdParam.Open.mPathName, "/PHOTO/FJAA.BIN" );if(w==2) strcpy( (char)mCmdParam.Open.mPathName, "/PHOTO/HYAA.BIN" ); ...if(w==7) strcpy( (char)mCmdParam.Open.mPathName, "/PHOTO/HKTK.BIN" );ret= CHRV3FileOpen( );if ( ret == ERR_MISS_DIR || ret ==ERR_MISS_FILE ) {LCD_ShowString(20,10,"NOFIND ... ");}else{TotalCount = N;Delay_Ms(10);while ( TotalCount ){if ( TotalCount >(MAX_PATH_LEN-1) ){t = MAX_PATH_LEN-1;}else{t = TotalCount; }ByteCount = t;ByteBuffer= &Com_Buffer[0];ret = CHRV3ByteRead( );TotalCount -= ByteCount;for ( i=0; i!= ByteCount; i++ ){LCD_WR_DATA8(ByteBuffer[i]);}if (ByteCount < t ){LCD_WR_DATA8(ByteBuffer[i]);break;}}i = CHRV3FileClose( ); mStopIfError( i );}w++;//显示：RTC电子时钟 & 环境状态if(w==8){ w=0; while(Bit_SET==GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_1));//显示：RTC电子时钟 & 环境状态}}Delay_Ms(500);}}
实现数码相框功能的主程序为：
int main(void){Delay_Init( );Udisk_USBH_Initialization( );key_INIT();App_TFTInit();tft_Init();LCD_Clear(RED);BACK_COLOR=RED;POINT_COLOR=YELLOW;LCD_ShowString(20,10," CH32V208");while(1){UDisk_USBH_ByteOperation( );}}
其余，还可添加RTC电子时钟及环境状态（如利用BH1750进行光照强度检测等）的显示功能等，见图7所示。
在实现RTC电子时钟功能时，需在文件ch32v20x_it.c中添加以下函数内容:
void RTC_IRQHandler(void){ if (RTC_GetITStatus(RTC_IT_SEC) != RESET) {RTC_Get(); } if(RTC_GetITStatus(RTC_IT_ALR)!= RESET) {RTC_ClearITPendingBit(RTC_IT_ALR);RTC_Get(); } RTC_ClearITPendingBit(RTC_IT_SEC|RTC_IT_OW); RTC_WaitForLastTask();}
并在文件ch32v20x_it.h中添加以下函数:
u8 RTC_Get(void);
在文件Udisk_Func_BasicOp.c中添加以下函数内容:extern u8 RTC_Get(void);
extern vu8 houra;
extern vu8 mina;
extern vu8 seca;
图7 电子时钟测试
在图片显示过程中，实现RTC显示的语句为：
RTC_Get();
LCD_ShowNum(240,60,houra,2);
LCD_ShowNum(264,60,mina,2);
LCD_ShowNum(288,60,seca,2);
Delay_Ms(500);
此外，它除了支持U盘的读取，还支持对CS SD NAND (贴片式TF卡/SD卡) 这类器件的利用，将图8多功能测试所示。
图8
图9
CS SD NAND 不用写驱动程序自带坏块管理的NAND Flash（贴片式TF卡），尺寸小巧，大略易用，兼容性强，稳定可靠，固件可定制，LGA-8封装，标准SDIO接口，兼容SPI/SD接口，兼容各大MCU平台，可替代普通TF卡/SD卡，尺寸6x8mm毫米，内置SLC晶圆擦写寿命10万次，通过1万次随机掉电测试耐高低温，支持工业级温度-40°~+85°，机贴手贴都非常方便，速率级别Class10（读取速率23.5MB/S写入速率12.3MB/S）标准的SD 2.0协议使得用户可以直接移植标准驱动代码，省去了驱动代码编程环节。支持TF卡启动的SOC都可以用SD NAND，供应STM32参考例程及原厂技能支持，主流容量：128MB/512MB/2GB/4GB/8GB，比TF卡稳定，样品可找雷龙发展申请免费样品测试。
