这个图是用SolidWorks2015建模，用KeyShot 8渲染，原文件已上传到2019年4月22日文件夹，如果画不出来的，可以***参考一下。
3个零件：
零件一：基座
（图片来自网络侵删）
零件二：花瓣
零件三：旋转槽口
1.在前视基准面上画两个圆。
2.拉伸凸台，高度：10 。
3.前视基准面上画一个圆弧槽口。
4.拉伸切除。
5.圆周阵列圆弧槽口 ，数量：5个。
6.在前视基准面上草绘，等距内侧圆：20 ，等距槽口：5 。
圆周阵列槽口的草图：5个
剪裁掉多余的线段
7.拉伸切除，反侧切除。
8.圆角，半径：20 。
9.圆角，半径：5 。
10.圆角，半径：1 ，保存零件。
装置体：
1.插入两个零件，基座固定状态。
2.给圆柱体与直槽口添加：槽口合营。其余给底面和侧面添加重合合营。
3.圆周阵列5个。
4.现在可以用鼠标拖动。
5.插入零件，添加重合合营。
6.添加同轴心合营，这个合营是为了定位，往后要压缩掉。
7.添加槽口合营，压缩上一步的同轴心合营。

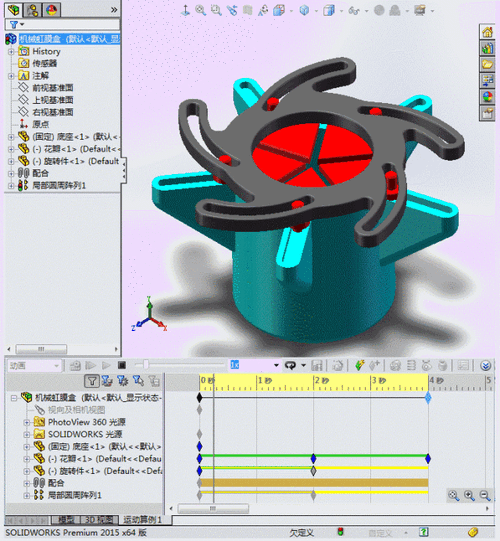

运动算例：
8.在0秒的时候，处于初始状态。
9.先把韶光拖动2秒处，再拖动花瓣零件，软件自动添加了键码。
10.韶光拖动4秒处，把花瓣零件在复原。
11.点打算。
12.完成。
