为什么要做绝缘电阻测试？
一个电气系统就像是管道系统，电压好比是液体压力，电流便是液体的流速，而电气绝缘就好比是管壁。为了创造管道系统中的渗漏，须要对其加压。由于在水压最高时最随意马虎创造渗漏征象，以是不能关闭自来水来检讨渗漏。但是，可以限定可用的自来水，这样就能够在创造大的漏洞时不至于在周围喷洒出太多的水。比较空想的测试是在高（但也并不是特殊高）压下供应有限的水量。
这正是电气绝缘测试仪要做的事情。绝缘防止电子从导体发生透露。其浸染的大小是用绝缘电阻表示的。有效的绝缘电阻系统具有高的电阻值，常日大于几个兆欧（MΏ）。差的绝缘系统具有较低的绝缘电阻。
（图片来自网络侵删）

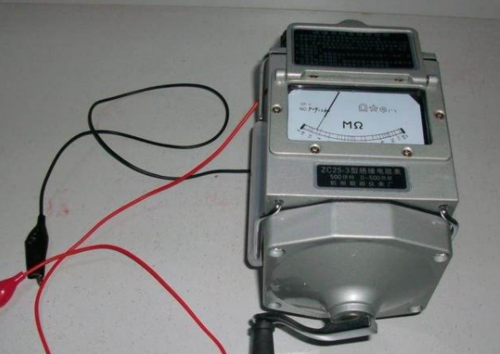

绝缘测试仪（兆欧表）会在绝缘系统上加直流电压，并丈量由此产生的电流。这样就能够打算并显示绝缘的电阻值（绝缘将电流束缚在电线中的程度，或者说防止电流漏泄的程度）。
便携式绝缘测试仪（兆欧表）一样平常输出的测试电压为50 V、100 V、250 V、500 V或1000 V。正像在管道系统中那样，目的是供应一个并非特殊高的压力（电压）。希望创造已有的漏泄，但是并不肯望对系统造成过应力而产生新的漏泄。
绝缘电阻是电气设备和电气线路最基本的绝缘指标。对付低压电气装置的交卸试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对付运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。低压电器及其连接电缆和二次回路的绝缘电阻一样平常不应低于1MΩ；在比较湿润的环境不应低于0.5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。I类手持电动工具的绝缘电阻不应低于2MΩ。
广大的电力工友大家有什么自己独到的见地吗？望不吝见教，在评论区留言！
