单元门禁锁怎么接线

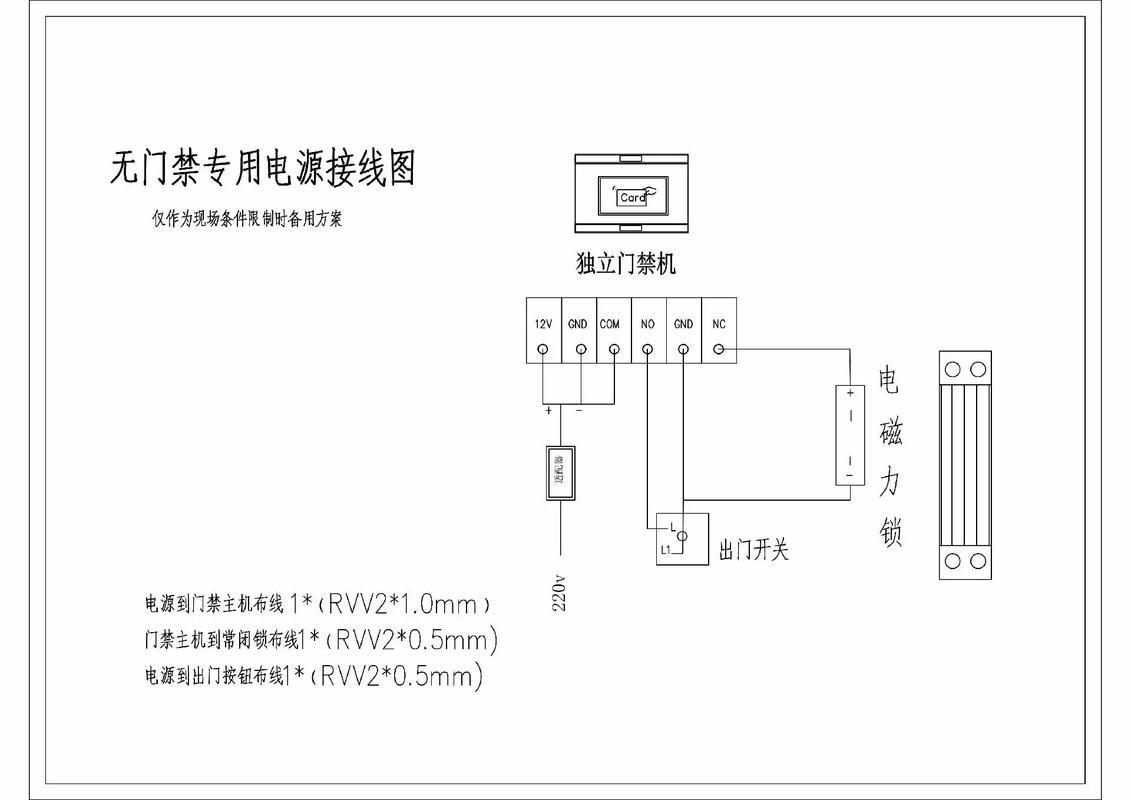

单元门禁锁接线的方法步骤如下：
1. 门禁机的+12V、GND对应接门禁电源的+12V、GND端。
2. 门禁电锁“+”端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常是接到NC端(通电开锁，断电闭锁)。电控锁“－”端接门禁电源的GND端口。
3. 门禁机的PUSH(开信号)接门禁电源PUSH端。门禁机开门信号标是NO、NC的. 通常把NO端至接门禁电源的PUSH端。
4. 外接门禁读头（读卡器），门禁读头连线接入门禁主机的对应信号端(一般接4个端子：+12V、GND、D0、D1)。
5. 外接门铃，门铃的“+12V”与“GND”端接到门禁机或门禁电源上的对应端口均可，门铃的“BELL”端接到门禁机上对应端口即可。
单元门禁锁的接线比较简单。首先，需要将电源线以及门控线连接到控制器上。其中，红色电源线连接到“+12V”接口，黑色电源线连接到“GND”接口，门控线连接到“开门”和“关门”两个接口即可。
接线完成后，将控制器固定到门禁锁的机壳内部，再将门禁锁机壳封闭，便完成了单元门禁锁的安装。在接线前，需要注意使用合适的电线规格及正确的接线方式，以保证门禁锁的正常工作。
两个门禁读头接线方法
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
耀达门禁电源箱电池接法
电池正极连接电源箱上的“+”极，负极连接电源箱上的“-”极。
因为门禁电源箱的电池是为了在停电的情况下提供备用电源而设计的，正确接法可以保证电池正常充电并提供稳定的备用电源。
在接电池时要注意电池的正负极，错误的接法可能会导致电池无法正常充电，甚至可能损坏门禁电源箱。
同时，在更换电池时，一定要先断开电源箱的电源，以免发生意外。
韦根门禁控制箱接法
韦根门禁控制箱D0、D1是韦根信号线，用于将识别的身份信息过行数据编码传输，控制器收到后进行比对，合法，给出开锁信号
开门按钮直接给出开门信号，不需要经过身份识别过程，如果开门按钮直接通过门禁专用电源驱动电锁，你不接控制器一样可以通过开门按钮开门
所以手动按钮能不能开门与控制器好坏没有关系，能开门只能说明门锁、电源、开门按钮是好的
韦根数据传输使用TTL电平，有两条数据线，分别称为DATA0和DATA1。无数据传输时，两条线都是高电平，当传输“1”时，DATA0为高，DATA1为低；当传输“0”时，DATA0为低，DATA1为高；也就是说无论传输“0”还是“1”，两条数据线上的电平都是“异或”关系，每一位数据的持续时间50－100微秒，数据间隔1－2毫秒
用网线，或者4芯线。这样的传输距离，一般的读卡器是不能超过50米的，大部分30左右。
