电路保护的意义是什么？
在各种电子产品中，设置过压保护和过流保护变得越来越主要，那么电路保护的意义到底是什么，本日就来跟大家聊一聊：
(1)由于如今电路板的集成度越来越高，板子的价格也随着水涨船高，因此我们要加强保护。
(2)半导体器件，IC的事情电压有越来越低的趋势，而电路保护的目的则是降落能消耗失落，减少发热征象，延长利用寿命。
(3)车载设备，由于利用环境的条件比一样平常电子产品更加恶劣，汽车行驶状况万变，汽车启动时产生很大的瞬间峰值电压等。因此，在为这些电子设备配套产品的电源适配器中，一样平常要利用过压保护元件。
(4)通信设备，通信场所对防雷浪涌有一定的哀求，在这些设备中利用过压保护、过流保护元件就变得主要起来，它们是担保用户人身安全和通信正常的关键。
(5)大部分电子产品涌现的故障，都是电子设备电路中涌现的过压或者电路征象造成的，随着我们对电子设备质量的哀求越来越高，电子电路保护也变得更加不容忽略。
那么电路保护如此主要，常用的电路保护元件有哪些？本日就给大家先容几种。
一、防雷器件
1、陶瓷气体放电管：
防雷器件中运用最广泛的是陶瓷气体放电管，之以是说陶瓷气体放电管是运用最广泛的防雷器件，是由于无论是直流电源的防雷还是各种旗子暗记的防雷，陶瓷气体放电管都能起到很好的防护浸染。
其最大的特点是通流量大，级间电容小，绝缘电阻高，击穿电压可选范围大。
2、半导体放电管：

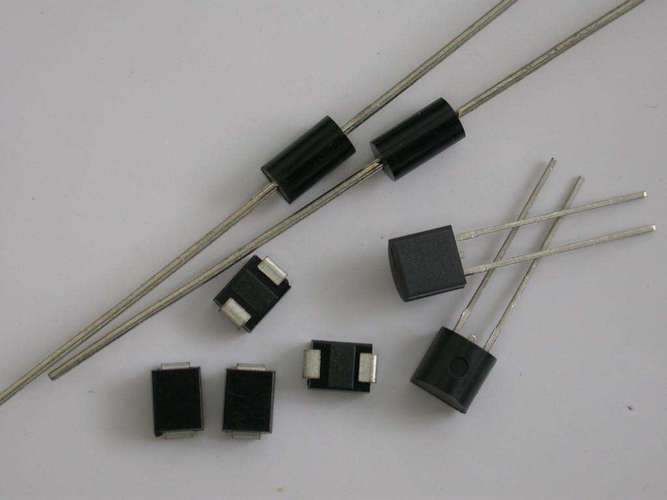

半导体放电管是一种过压保护器件，是利用晶闸管事理制成的，依赖PN结的击穿电流触发器件导通放电，可以流过很大的浪涌电流或脉冲电流。其击穿电压的范围，构成了过压保护的范围。
固体放电管利用时可直接跨接在被保护电路两端。具有精确导通、快速相应（相应韶光ns级）、浪涌接管能力较强、双向对称、可靠性高档特点。
3、玻璃放电管：
玻璃放电管（强效放电管、防***）是20世纪末新推出的防雷器件，它兼有陶瓷气体放电管和半导体过压保护器的优点：绝缘电阻高（≥10^8Ω）、极间电容小（≤0.8pF）、放电电流较大（最大达3 kA）、双向对称性、反应速率快（不存在冲击击穿的滞后征象）、性能稳定可靠、导通后电压较低，
此外还有直流击穿电压高（最高达5000V）、体积小、寿命长等优点。其缺陷是直流击穿电压分散性较大（±20%）。
二、过压器件
1、压敏电阻：
压敏电阻也是一种用得最多的限压器件。利用压敏电阻的非线性特性，当过电压涌如今压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。
压敏电阻的相应韶光为ns级，比空气放电管快，比TVS管稍慢一些，一样平常情形下用于电子电路的过电压保护其相应速率可以知足哀求。压敏电阻的结电容一样平常在几百到几千pF的数量级范围，很多情形下不宜直接应用在高频旗子暗记线路的保护中，运用在互换电路的保护中时，由于其结电容较大会增加泄电流，在设计防护电路时须要充分考虑。压敏电阻的通流容量较大，但比气体放电管小。
2、贴片压敏电阻的浸染：
贴片压敏电阻紧张用于保护元件和电路，防止在电源供应、掌握和旗子暗记线产生的ESD。
3、瞬态抑制二极管：
瞬态抑制器TVS二极管广泛运用于半导体及敏感器件的保护，常日用于二级保护。基本都会是用于在陶瓷气体放电管之后的二级保护，也有用户直接将其用于产品的一级保护。
其特点为反应速率快(为 ps 级) ，体积小 ，脉冲功率较大 ，箝位电压低等。其 10/1000μs波脉冲功率从400W ～30KW，脉冲峰值电流从 0.52A～544A ；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路利用。
三、过流器件
1、自规复保险丝：
自规复保险丝PPTC便是一种过流电子保护元件，采取高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经由分外的工艺加工而成。自规复保险丝（PPTC：高分子自规复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。
电路正常事情时它的阻值很小（压降很小），当电路涌现过流使它温 度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消逝后自动规复为低阻值。
四、静电元件
1、ESD静电放电二极管：
ESD静电放电二极管是一种过压、防静电保护元件，是为高速数据传输运用的I/O端口保护设计的器件。ESD静电二极管是用来避免电子设备中的敏感电路受到ESD(静电放电)的影响。
可供应非常低的电容，具有精良的传输线脉冲（TLP）测试，以及IEC6100-4-2测试能力，尤其是在多采样数高达1000之后，进而改进对敏感电子元件的保护。
2、电感的浸染：
电磁的关系相信大家都清楚，电感的浸染便是在电路刚开始的时候，统统还不稳定的时候，如果电感中有电流利过，就一定会产生一个与电流方向相反的感应电流(法拉第电磁感应定律)，等到电路运行了一段韶光后，统统都稳定了，电流没有什么变革了，电磁感应也就不会产生电流，这时候就稳定了，不会涌现突发性的变故，从而担保了电路的安全，就像水车，一开始由于阻力迁徙改变的比较慢，后来逐步趋于平和。
3、磁珠的浸染：
磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变革。他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，以是能在相称宽的频率范围内保持较高的阻抗，从而提高调频滤波效果，在以太网芯片上用到过。
