浅谈电快速瞬变脉冲群抗扰度EFT测试
EFT试验目的
电网中浩瀚开关在切换过程(割断感性负载、继电器触点弹跳等)时会产生的噪声;这类的噪声的特点是 韶光短,连续、峰值高;为了仿照此类噪声对设备的影响,通过EFT实验,测试设备的稳定性。常日利用在电子电器设备的电源端口、旗子暗记、掌握和接地端口的点快速瞬变脉冲群测试。

浅谈电快速瞬变脉冲群抗扰度EFT测试
EFT试验测试标准
GB/T 17626.4-2018《电磁兼容试验和丈量技能电快速瞬变脉冲群抗扰度试验》
IEC61000-4-4 《电快速瞬变脉冲群抗扰度试验》
EFT试验测试设备
电快速瞬变脉冲群发生器
浅谈电快速瞬变脉冲群抗扰度EFT测试
EFT试验测试哀求

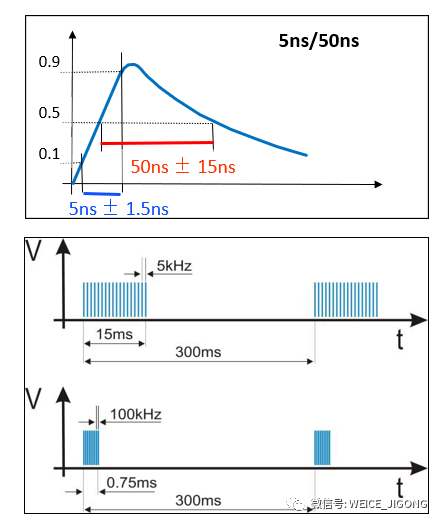

脉冲的上升韶光(指10%-90%): 5ns±30%;
脉冲持续韶光(上升沿的50%至低落沿的50%): 50ns±30%;
脉冲重复频率:5 kHz或2.5 kHz;
脉冲群的持续韶光:15 ms;
脉冲群的重复周期:300 ms;
发生器的开路输出电压(峰值):(0.25〜4) kV;
发生器的动态输出阻抗:50{)±20%;
输出脉冲的极性:正/负;
与电源的关系:异步。
EFT试验测试方法
实验室内的型式测试法
(1) 对电源线的测试(包括互换和直流),通过耦合与去耦网络,用共模办法,在每 个电源端子与最近的保护接地点之间,或与参考接地板之间加测试电压。
(2) 对掌握线、旗子暗记线及通信设备,用共模办法,通过电容耦合夹子来施加测试电压。
(3) 对付设备的保护接地端子,测试电压加在端子与参考接地之间。
(4)测试每次至少要进行1 min,而且正/负极性都必须测试。
测试剖断依据严厉等级表的规定
浅谈电快速瞬变脉冲群抗扰度EFT测试
以上便是关于电快速瞬变脉冲群的抗扰度EFT测试的干系内容,希望对您有所帮助,如果您有干系问题须要咨询,欢迎联系!
