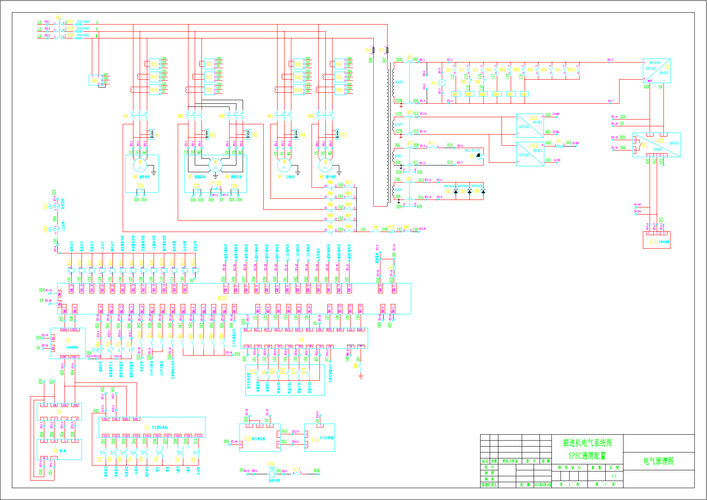

电气图纸便是电气设计的核心，对付后期的成套、PLC程序、人机界面、设备安装和运行掩护都是紧密干系的！
面对一整套电气图纸，我们如何才能快速看懂个中的设计事理、产品选型和接线办法等。
电气工程师是须要制作图纸和看图纸两项技能，电气图纸的设计一定按照电气行业标准去设计，方便给掩护职员等干系从事电行业职员供应帮助，更加快速的办理电气故障，同时方便掩护职员接线，防止涌现不会接线、看不懂图纸的情形，下面带您一起看电气图纸，带您真正理解电气图纸。
一、拿到图纸该怎么做
1、详看图纸解释拿到图纸后，首先要仔细阅读图纸的主标题栏和有关解释，如图纸目录、技能解释、电器元件明细表、施工解释书等，结合已有的电工知识，对该电气图的类型、性子、浸染有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2、看大要图和框图由于大要图和框图只是大要表示系统或分系统的基本组成、相互关系及其紧张特色，因此紧接着就要详细看电路图，才能搞清它们的事情事理。大要图和框图多采取单线图，只有某些380／220V低压配电系统大要图才部分地采取多线图表示。
3、看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。看电路图首先要看有哪些图形符号和笔墨符号，理解电路图各组成部分的浸染、分清主电路和赞助电路，互换回路和直流回路。
4、按照先看主电路，再看赞助电路的顺序进行看图，看主电路时，常日要从下往上看，即先从用电设备开始，经掌握电器元件，顺次往电源端看，看赞助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条岔路支路，剖析各条岔路支路电器元件的事情情形及其对主电路的掌握关系，把稳电气与机器机构的连接关系。
5、通过看主电路，要搞清负载是若何取得电源的，电源线都经由哪些电器元件到达负载和为什么要通过这些电器元件，通过看赞助电路，则应搞清赞助电路的构成，各电器元件之间的相互联系和掌握关系及其动作情形等，同时还要理解赞助电路和主电路之间的相互关系，进而搞清楚全体电路的事情事理和来龙去脉。
6、电路图与接线图对照起来看接线图和电路图相互对照看图，可帮助看清楚接线图，读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条岔路支路是若何通过各个电器元件构成闭合回路，配电盘(屏)内、外电路相互连接必须通过接线端子板，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可，看接线图时，要把配电盘(屏)内、外的电路走向搞清楚，就必须把稳搞清端子板的接线情形。
二、看电气掌握电路图的方法
看电气掌握电路图一样平常方法是先看主电路，再看赞助电路，并用赞助电路的回路去研究主电路的掌握程序。
A.看主电路的步骤
1、看清主电路中用电设备，用电设备指花费电能的用电用具或电气设备，看图首先要看清楚有几个用电器，它们的种别、用场、接线办法及一些不同哀求等。
2、要弄清楚用电设备是用什么电器元件掌握的，掌握电气设备的方法很多，有的直接用开关掌握，有的用各种启动器掌握，有的用打仗器掌握。
3、理解主电路中所用的掌握电器及保护电器，前者是指除常规打仗器以外的其他掌握元件，如电源开关（转换开关及空气断路器）、万能转换开关，后者是指短路保护器件及过载保护器件，如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用场及规格，对主电路作如上内容的剖析往后，即可剖析赞助电路。
4、看电源。要理解电源电压等级，是380V还是220V，是从母线汇流排供电还是配电屏供电，还是从发电机组接出来的。
B.看赞助电路的步骤
赞助电路包含掌握电路、旗子暗记电路和照明电路，剖析掌握电路，根据主电路中各电动机和实行电器的掌握哀求，逐一找出掌握电路中的其他掌握环节，将掌握线路“化整为零”，按功能不同划分成多少个局部掌握线路来进行剖析，如果掌握线路较繁芜，则可先打消照明、显示等与掌握关系不密切的电路，以便集中精力进行剖析。
1、看电源，首先看清电源的种类，是互换还是直流，其次，要看清赞助电路的电源是从什么地方接来的，及其电压等级，电源一样平常是从主电路的两条相线上接来，其电压为380V，也有从主电路的一条相线和一零线上接来，电压为单相220V，也可以从专用隔离电源变压器接来，电压有140、127、36、6.3V等。
赞助电路为直流时，直流电源可从整流器、发电机组或放大器上接来，其电压一样平常为24、12、6、4.5、3V等，赞助电路中的统统电器元件的线圈额定电压必须与赞助电路电源电压同等，否则，电压低时电路元件不动作，电压高时，则会把电器元件线圈烧坏。
2、理解掌握电路中所采取的各种继电器、打仗器的用场，如采取了一些分外构造的继电器，还应理解他们的动作事理。
3、根据赞助电路来研究主电路的动作情形，剖析了上面这些内容再结合主电路中的哀求，就可以剖析赞助电路的动作过程，掌握电路总是按动作顺序画在两条水平电源线或两条垂直电源线之间的。
因此，也就可从左到右或从上到下来进行剖析，对繁芜的赞助电路，在电路中全体赞助电路构成一条大回路，在这条大回路中又分成几条独立的小回路，每条小回路掌握一个用电器或一个动作，当某条小回路形成闭合回路有电流流过期，在回路中的电器元件(打仗器或继电器)则动作，把用电设备接人或切除电源，在赞助电路中一样平常是靠按钮或转换开关把电路接通的。
对付掌握电路的剖析必须随时结合主电路的动作哀求来进行，只有全面理解主电路对掌握电路的哀求往后，才能真正节制掌握电路的动作事理，不可孤立地看待各部分的动作事理，而应把稳各个动作之间是否有相互制约的关系，如电动机正、反转之间应设有联锁等。
4、研究电器元件之间的相互关系，电路中的统统电器元件都不是伶仃存在的而是相互联系、相互制约的，这种相互掌握的关系有时表现在一条回路中，有时表现在几条回路中。
5、研究其他电气设备和电器元件，如整流设备、照明灯等。
三、综上所述
电气掌握电路图的查线看图法的要点为：
1、剖析主电路
从主电路入手，根据每台电动机和实行电器的掌握哀求去剖析各电动机和实行电器的掌握内容，如电动机启动、转向掌握、制动等基本掌握环节。
2、剖析赞助电路
看赞助电路电源，弄清赞助电路中各电器元件的浸染及其相互间的制约关系。
3、剖析联锁与保护环节
生产机器对付安全性、可靠性有很高的哀求，实现这些哀求，除了合理地选择拖动、掌握方案以外，在掌握线路中还设置了一系列电气保护和必要的电气联锁。
4、剖析分外掌握环节
在某些掌握线路中，还设置了一些与主电路、掌握电路关系不密切，相对独立的某些分外环节，如产品计数装置、自动检测系统、晶闸管触发电路、自动调温装置等，这些部分每每自成一个小系统，其读图剖析的方法可参照上述剖析过程，并灵巧利用所学过的电子技能、互换技能、自控系统、检测与转换等知识逐一剖析。
5、总体检讨
经由“化整为零”，逐步剖析了每一局部电路的事情事理以及各部分之间的掌握关系之后，还必须用“集零为整”的方法，检讨全体掌握线路，看是否有遗漏，末了还要从整体角度去进一步检讨和理解各掌握环节之间的联系，以达到清楚地理解电路图中每一电气元器件的浸染、事情过程及紧张参数。
