solidworks天生系列零件设计表
很多时候我们在用solidworks的时候也须要像UG一样建立自己的零件设计表，现在就给大家讲解一下如何在solidworks中做一个自己的零件表格，方便自己的调用。
设计表是创建零件配置的最好方法，用来掌握零件(见图11-1)的尺寸值和特色的压缩状态。系
列零件设计表可用于从一个单独的零件创建一个零件系列。由于Solid Works软件是一个OLE/2运用软件，因此可以用Excel电子表格创建设计表并将其输人到SolidWorks中。
solidworks 做设计表零件可以有二种办法。详细哪种好，要看零件的繁芜程度看。第一种办法： 重新做一个系列零件设计表。第二种便是在软件中自带的进行修正。要在事理的根本上改。比较方便。本日呢着重先容第一种。分几步做。
1、建好一个零件。如图一 先画出一个零件模型，并打开特色尺寸。
中磊教诲 solidworks 教程
2、拉伸间隔如图二
中磊教诲 solidworks 教程
3、点击插入下的设计表如下图所示
中磊教诲 solidworks 教程
4、看到系列零件设计表，点击确认
中磊教诲 solidworks 教程
5、选下面3个尺寸添入到表格中，在表格如下图所示
中磊教诲 solidworks 教程

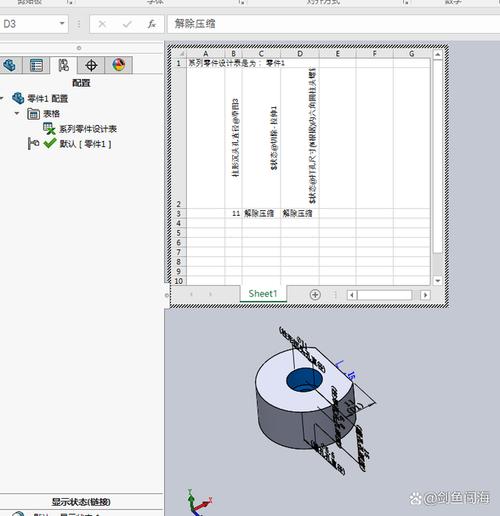

6、在表格中填入数据，如下图
中磊教诲 solidworks 教程
7、输入数据后，点击鼠标中键确认。再点击确认 把刚才输入的数据增加到数据库。
中磊教诲 solidworks 教程
8 、点击设计树中，可以看到以下配置。就做好了一个零件的设计系列表。
如果在插入表格的时候漏掉变革尺寸，也可以在表格纵行空缺处添加，双击须要变革的尺寸即可。
中磊教诲 solidworks 教程
solidworks自动天生系列零件设计表
创建【系列零件设计表】的最方便的办法是利用已有的配置、尺寸
和特色自动天生。已有的信息会按照一定的格式自动填到Excel表格中，
并会以默认的双向掌握办法自动更新。
在插入系列零件设计表时，SolidWorks窗口将切换到Excel界面。这便是说，当系列
零件设计表激活时，工具栏变成了Excel的工具栏。
solidworks插入设计表方法
.从下拉菜单中选择【插入】/【表格】/【设计表】。
.单击工具栏上的【系列零件设计表】。
大略吧，大略的话赶紧动起来，自己做一个自己喜好的哦。
这种设计比较大略，方便，大家可以考试测验做一些更繁芜的东西，比如一些奇怪形状的，都是可以的。
