本文档描述了 PCD（点云数据）文件格式及其在点云库（PCL）中的利用办法。
可以利用NSDT 3DConvert 在线预览查看PCD格式的点云数据文件。

1、为何定义新的点云数据文件格式？

PCD 文件格式并不是要重新发明轮子，而是为了补充现有的文件格式，这些文件格式由于某种缘故原由不支持 PCL 为 n 维点云处理带来的某些扩展。

PCD点云数据文件结构解读及在线查看对象 PCD点云数据文件结构解读及在线查看对象人工智能

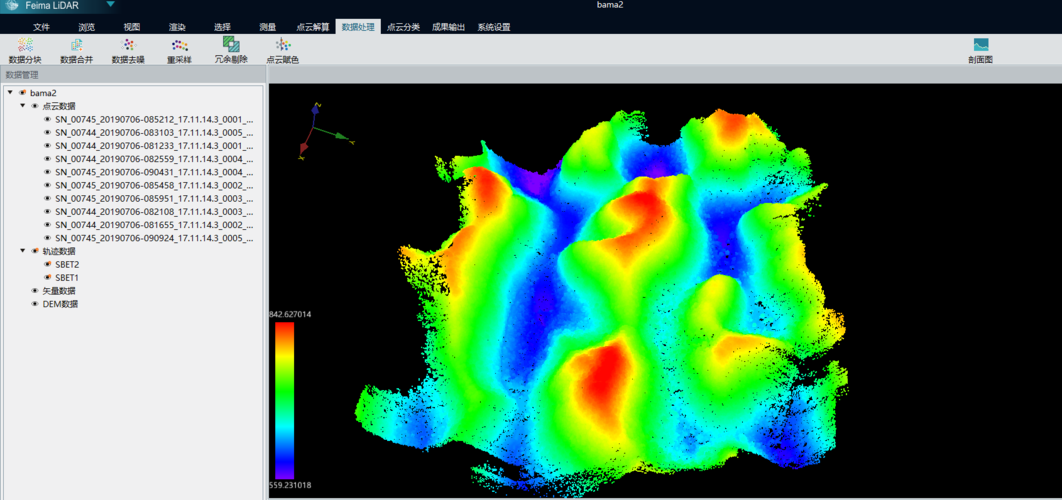

PCD 不是第一个支持 3D 点云数据的文件类型。
特殊是打算机图形学和打算几何社区已经创建了多种格式来描述利用激光扫描仪获取的任意多边形和点云。
个中一些格式包括：

（图片来自网络侵删）

PLY - 一种多边形文件格式，由 Turk 等人在斯坦福大学开拓STL - 3D Systems 创建的立体光刻 CAD 软件原生的文件格式OBJ - 一种几何定义文件格式，最初由 Wavefront Technologies 开拓X3D - 用于表示 3D 打算机图形数据的基于 XML 的 ISO 标准文件格式和许多其他格式...

所有上述文件格式都存在一些缺陷，如下一节所述 - 这是很自然的，由于它们是在当今的传感技能和算法发明之前、在不同的韶光、为不同的目的而创建的。

考虑到后向兼容性，如果须要将PCD转换为PLY、XYZ等其他格式，可以利用NSDT 3DConvert这个在线3D格式转换工具，无需在本地安装任何软件：

https://3dconvert.nsdt.cloud

2、PCD 版本

在点云库 (PCL) 版本 1.0 发布之前，PCD 文件格式可能具有不同的修订号。
它们以 PCD_Vx 编号（例如 PCD_V5、PCD_V6、PCD_V7 等），代表 PCD 文件的版本号 0.x。

然而，PCL 中 PCD 文件格式的官方入口点该当是版本 0.7 (PCD_V7)。

3、文件格式标头

每个 PCD 文件都包含一个标头，用于标识和声明文件中存储的点云数据的某些属性。
PCD 的标头必须采取 ASCII 编码。

PCD 文件中指定的每个标头条款以及 ascii 点数据（见下文）均利用换行符 (\n) 分隔。

从版本 0.7 开始，PCD 标头包含以下条款：

VERSION - 指定 PCD 文件版本

FIELDS- 指定点可以具有的每个维度/字段的名称。
示例：

FIELDS x y z # XYZ dataFIELDS x y z rgb # XYZ + colorsFIELDS x y z normal_x normal_y normal_z # XYZ + surface normalsFIELDS j1 j2 j3 # moment invariants...

SIZE - 指定每个维度的大小（以字节为单位）。
示例：

unsigned char/char 有 1 个字节unsigned short/short有 2 个字节unsigned int/int/float 有 4 个字节double 有 8 个字节

TYPE - 将每个维度的类型指定为字符。
目前接管的类型有：

I - 表示有符号类型 int8 (char)、int16 (short) 和 int32 (int)U - 表示无符号类型 uint8 (unsigned char)、uint16 (unsigned Short)、uint32 (unsigned int)F - 代表浮点类型

COUNT - 指定每个维度有多少个元素。
例如，x 数据常日有 1 个元素，但像 VFH 这样的特色描述符有 308 个。
基本上，这是一种在每个点引入 n 维直方图描述符的方法，并将它们视为单个连续的内存块。
默认情形下，如果 COUNT 不存在，则所有维度的计数设置为 1。

WIDTH - 指定点云数据集的宽度（以点数表示）。
宽度有两个含义：

它可以指定未组织数据集的云中点的总数（即是下面的 POINTS）；它可以指定组织的点云数据集的宽度（一行中的总点数）。

另请参阅HEIGHT。

组织点云数据集是类似于组织图像（或矩阵）构造的点云的名称，个中数据被分为行和列。
此类点云的示例包括来自主体相机或翱翔韶光相机的数据。
有组织的数据集的优点是，通过理解相邻点（例如像素）之间的关系，最近邻操作更加高效，从而加快打算速率并降落 PCL 中某些算法的本钱。

例如：

WIDTH 640 # 每行有 640 个点

HEIGHT - 指定点云数据集的高度（以点数表示）。
高度有两个含义：

它可以指定组织好的点云数据集的高度（总行数）；对付无组织的数据集，它设置为 1（因此用于检讨数据集是否有组织）。

例如：

WIDTH 640 # 类似图像的组织构造，有480行和640列，HEIGHT 480 # 因此数据集中共有 640480=307200 点

或者：

WIDTH 307200HEIGHT 1 # 具有 307200 个点的无组织点云数据集

VIEWPOINT - 指天命据集中点的采集视点。
这可能稍后用于在不同坐标系之间构建转换，或者用于帮助须要同等方向的特色，例如表面法线。

视点信息被指定为平移(tx ty tz)+四元数(qw qx qy qz)。
默认值为：

VIEWPOINT 0 0 0 1 0 0 0

POINTS - 指定云中点的总数。
从 0.7 版本开始，它的用场有点多余，以是我们希望在未来的版本中删除它。

例如：

POINTS 307200 # 云中的点总数

DATA - 指定存储点云数据的数据类型。
从0.7版本开始，支持三种数据类型：ascii、binary和binary_compressed。
有关更多详细信息，请参阅下一节。

紧接着标题末了一行 (DATA) 的下一个字节被视为点云数据的一部分，并将如此阐明。

警告：标头条款必须按照上述顺序精确指定，即：

VERSIONFIELDSSIZETYPECOUNTWIDTHHEIGHTVIEWPOINTPOINTSDATA4、数据存储类型

从版本 0.7 开始，.PCD 文件格式利用三种不同的模式来存储数据：

4.1 ASCII形式

以 ASCII 形式，每个点占一个新行：

p_1p_2p_3p_4...p_n

从 PCL 版本 1.0.1 开始，NaN 的字符串表示形式为“nan”。

4.2 二进制形式

以二进制形式，个中数据是 pcl::PointCloud.points 数组/向量的完全内存副本。
在 Linux 系统上，我们利用 mmap/munmap 操作来尽可能最快地读取/写入数据。

4.3 二进制压缩形式

以二进制压缩形式。
主体（标头之后的所有内容）以 32 位无符号二进制数开头，它指定压缩形式数据的大小（以字节为单位）。

接下来是另一个 32 位无符号二进制数，它指定未压缩形式的数据的大小（以字节为单位）。

然后是压缩数据。
压缩和解压缩是利用 Marc Lehmann 的 LZF 算法完成的。
它在尺寸减小方面表现平庸，但速率非常快。

对付范例的点云，压缩后的数据大小为原始大小的 30% 到 60%。
在压缩之前，数据会被重新排序以改进压缩，从标准构造数组布局到数组构造布局。
例如，具有三个点和字段 x、y、z 的云将从 xyzxyzxyz 重新排序为 xxxyyyzzz。

以大略的 ascii 形式存储点云数据，每个点以行、空格或制表符分隔，上面没有任何其他字符，以及以二进制转储格式存储，使我们能够两全其美：大略和速率，取决于底层运用程序。
ascii 格式许可用户打开点云文件并利用 gnuplot 等标准软件工具绘制它们，或利用 sed、awk 等工具操作它们。

5、PCD相对付其他格式的上风

将 PCD 作为（另一种）文件格式可以视为 PCL 患有“此处未发明综合症”。
事实上，情形并非如此，由于上述文件格式都没有供应 PCD 文件的灵巧性和速率。
一些明确指出的优点包括：

存储和处理有组织的点云数据集的能力——这对付实时运用以及增强现实、机器人等研究领域极其主要；二进制 mmap/munmap 数据类型是将数据加载和保存到磁盘的最快办法。
存储不同的数据类型（支持所有原语：char、short、int、float、double）许可点云数据在存储和处理方面灵巧高效。
无效的点维度常日存储为 NAN 类型。
特色描述符的 n 维直方图 – 对付 3D 感知/打算机视觉运用非常主要

另一个额外的优点是，通过掌握文件格式，我们可以最好地使其适应 PCL，从而得到 PCL 运用程序的最高性能，而不是使不同的文件格式适应 PCL 作为本机类型并通过转换引入额外的延迟功能。

只管 PCD（点云数据）是 PCL 中的本机文件格式，但 pcl_io 库也该当供应以所有其他上述文件格式保存和加载数据的可能性。

6、PCD文件示例

下面附有 PCD 文件的片段。
留给读者阐明数据并理解其含义。

# .PCD v.7 - Point Cloud Data file formatVERSION .7FIELDS x y z rgbSIZE 4 4 4 4TYPE F F F FCOUNT 1 1 1 1WIDTH 213HEIGHT 1VIEWPOINT 0 0 0 1 0 0 0POINTS 213DATA ascii0.93773 0.33763 0 4.2108e+060.90805 0.35641 0 4.2108e+060.81915 0.32 0 4.2108e+060.97192 0.278 0 4.2108e+060.944 0.29474 0 4.2108e+060.98111 0.24247 0 4.2108e+060.93655 0.26143 0 4.2108e+060.91631 0.27442 0 4.2108e+060.81921 0.29315 0 4.2108e+060.90701 0.24109 0 4.2108e+060.83239 0.23398 0 4.2108e+060.99185 0.2116 0 4.2108e+060.89264 0.21174 0 4.2108e+060.85082 0.21212 0 4.2108e+060.81044 0.32222 0 4.2108e+060.74459 0.32192 0 4.2108e+060.69927 0.32278 0 4.2108e+060.8102 0.29315 0 4.2108e+060.75504 0.29765 0 4.2108e+060.8102 0.24399 0 4.2108e+060.74995 0.24723 0 4.2108e+060.68049 0.29768 0 4.2108e+060.66509 0.29002 0 4.2108e+060.69441 0.2526 0 4.2108e+060.62807 0.22187 0 4.2108e+060.58706 0.32199 0 4.2108e+060.52125 0.31955 0 4.2108e+060.49351 0.32282 0 4.2108e+060.44313 0.32169 0 4.2108e+060.58678 0.2929 0 4.2108e+060.53436 0.29164 0 4.2108e+060.59308 0.24134 0 4.2108e+060.5357 0.2444 0 4.2108e+060.50043 0.31235 0 4.2108e+060.44107 0.29711 0 4.2108e+060.50727 0.22193 0 4.2108e+060.43957 0.23976 0 4.2108e+060.8105 0.21112 0 4.2108e+060.73555 0.2114 0 4.2108e+060.69907 0.21082 0 4.2108e+060.63327 0.21154 0 4.2108e+060.59165 0.21201 0 4.2108e+060.52477 0.21491 0 4.2108e+060.49375 0.21006 0 4.2108e+060.4384 0.19632 0 4.2108e+060.43425 0.16052 0 4.2108e+060.3787 0.32173 0 4.2108e+060.33444 0.3216 0 4.2108e+060.23815 0.32199 0 4.808e+060.3788 0.29315 0 4.2108e+060.33058 0.31073 0 4.2108e+060.3788 0.24399 0 4.2108e+060.30249 0.29189 0 4.2108e+060.23492 0.29446 0 4.808e+060.29465 0.24399 0 4.2108e+060.23514 0.24172 0 4.808e+060.18836 0.32277 0 4.808e+060.15992 0.32176 0 4.808e+060.08642 0.32181 0 4.808e+060.039994 0.32283 0 4.808e+060.20039 0.31211 0 4.808e+060.1417 0.29506 0 4.808e+060.20921 0.22332 0 4.808e+060.13884 0.24227 0 4.808e+060.085123 0.29441 0 4.808e+060.048446 0.31279 0 4.808e+060.086957 0.24399 0 4.808e+060.3788 0.21189 0 4.2108e+060.29465 0.19323 0 4.2108e+060.23755 0.19348 0 4.808e+060.29463 0.16054 0 4.2108e+060.23776 0.16054 0 4.808e+060.19016 0.21038 0 4.808e+060.15704 0.21245 0 4.808e+060.08678 0.21169 0 4.808e+060.012746 0.32168 0 4.808e+06-0.075715 0.32095 0 4.808e+06-0.10622 0.32304 0 4.808e+06-0.16391 0.32118 0 4.808e+060.00088411 0.29487 0 4.808e+06-0.057568 0.29457 0 4.808e+06-0.0034333 0.24399 0 4.808e+06-0.055185 0.24185 0 4.808e+06-0.10983 0.31352 0 4.808e+06-0.15082 0.29453 0 4.808e+06-0.11534 0.22049 0 4.808e+06-0.15155 0.24381 0 4.808e+06-0.1912 0.32173 0 4.808e+06-0.281 0.3185 0 4.808e+06-0.30791 0.32307 0 4.808e+06-0.33854 0.32148 0 4.808e+06-0.21248 0.29805 0 4.808e+06-0.26372 0.29905 0 4.808e+06-0.22562 0.24399 0 4.808e+06-0.25035 0.2371 0 4.808e+06-0.29941 0.31191 0 4.808e+06-0.35845 0.2954 0 4.808e+06-0.29231 0.22236 0 4.808e+06-0.36101 0.24172 0 4.808e+06-0.0034393 0.21129 0 4.808e+06-0.07306 0.21304 0 4.808e+06-0.10579 0.2099 0 4.808e+06-0.13642 0.21411 0 4.808e+06-0.22562 0.19323 0 4.808e+06-0.24439 0.19799 0 4.808e+06-0.22591 0.16041 0 4.808e+06-0.23466 0.16082 0 4.808e+06-0.3077 0.20998 0 4.808e+06-0.3413 0.21239 0 4.808e+06-0.40551 0.32178 0 4.2108e+06-0.50568 0.3218 0 4.2108e+06-0.41732 0.30844 0 4.2108e+06-0.44237 0.28859 0 4.2108e+06-0.41591 0.22004 0 4.2108e+06-0.44803 0.24236 0 4.2108e+06-0.50623 0.29315 0 4.2108e+06-0.50916 0.24296 0 4.2108e+06-0.57019 0.22334 0 4.2108e+06-0.59611 0.32199 0 4.2108e+06-0.65104 0.32199 0 4.2108e+06-0.72566 0.32129 0 4.2108e+06-0.75538 0.32301 0 4.2108e+06-0.59653 0.29315 0 4.2108e+06-0.65063 0.29315 0 4.2108e+06-0.59478 0.24245 0 4.2108e+06-0.65063 0.24399 0 4.2108e+06-0.70618 0.29525 0 4.2108e+06-0.76203 0.31284 0 4.2108e+06-0.70302 0.24183 0 4.2108e+06-0.77062 0.22133 0 4.2108e+06-0.41545 0.21099 0 4.2108e+06-0.45004 0.19812 0 4.2108e+06-0.4475 0.1673 0 4.2108e+06-0.52031 0.21236 0 4.2108e+06-0.55182 0.21045 0 4.2108e+06-0.5965 0.21131 0 4.2108e+06-0.65064 0.2113 0 4.2108e+06-0.72216 0.21286 0 4.2108e+06-0.7556 0.20987 0 4.2108e+06-0.78343 0.31973 0 4.2108e+06-0.87572 0.32111 0 4.2108e+06-0.90519 0.32263 0 4.2108e+06-0.95526 0.34127 0 4.2108e+06-0.79774 0.29271 0 4.2108e+06-0.85618 0.29497 0 4.2108e+06-0.79975 0.24326 0 4.2108e+06-0.8521 0.24246 0 4.2108e+06-0.91157 0.31224 0 4.2108e+06-0.95031 0.29572 0 4.2108e+06-0.92223 0.2213 0 4.2108e+06-0.94979 0.24354 0 4.2108e+06-0.78641 0.21505 0 4.2108e+06-0.87094 0.21237 0 4.2108e+06-0.90637 0.20934 0 4.2108e+06-0.93777 0.21481 0 4.2108e+060.22244 -0.0296 0 4.808e+060.2704 -0.078167 0 4.808e+060.24416 -0.056883 0 4.808e+060.27311 -0.10653 0 4.808e+060.26172 -0.10653 0 4.808e+060.2704 -0.1349 0 4.808e+060.24428 -0.15599 0 4.808e+060.19017 -0.025297 0 4.808e+060.14248 -0.02428 0 4.808e+060.19815 -0.037432 0 4.808e+060.14248 -0.03515 0 4.808e+060.093313 -0.02428 0 4.808e+060.044144 -0.02428 0 4.808e+060.093313 -0.03515 0 4.808e+060.044144 -0.03515 0 4.808e+060.21156 -0.17357 0 4.808e+060.029114 -0.12594 0 4.2108e+060.036583 -0.15619 0 4.2108e+060.22446 -0.20514 0 4.808e+060.2208 -0.2369 0 4.808e+060.2129 -0.208 0 4.808e+060.19316 -0.25672 0 4.808e+060.14497 -0.27484 0 4.808e+060.030167 -0.18748 0 4.2108e+060.1021 -0.27453 0 4.808e+060.1689 -0.2831 0 4.808e+060.13875 -0.28647 0 4.808e+060.086993 -0.29568 0 4.808e+060.044924 -0.3154 0 4.808e+06-0.0066125 -0.02428 0 4.808e+06-0.057362 -0.02428 0 4.808e+06-0.0066125 -0.03515 0 4.808e+06-0.057362 -0.03515 0 4.808e+06-0.10653 -0.02428 0 4.808e+06-0.15266 -0.025282 0 4.808e+06-0.10653 -0.03515 0 4.808e+06-0.16036 -0.037257 0 4.808e+060.0083286 -0.1259 0 4.2108e+060.0007442 -0.15603 0 4.2108e+06-0.1741 -0.17381 0 4.808e+06-0.18502 -0.02954 0 4.808e+06-0.20707 -0.056403 0 4.808e+06-0.23348 -0.07764 0 4.808e+06-0.2244 -0.10653 0 4.808e+06-0.23604 -0.10652 0 4.808e+06-0.20734 -0.15641 0 4.808e+06-0.23348 -0.13542 0 4.808e+060.0061083 -0.18729 0 4.2108e+06-0.066235 -0.27472 0 4.808e+06-0.17577 -0.20789 0 4.808e+06-0.10861 -0.27494 0 4.808e+06-0.15584 -0.25716 0 4.808e+06-0.0075775 -0.31546 0 4.808e+06-0.050817 -0.29595 0 4.808e+06-0.10306 -0.28653 0 4.808e+06-0.1319 -0.2831 0 4.808e+06-0.18716 -0.20571 0 4.808e+06-0.18369 -0.23729 0 4.808e+06
