充电宝电感升压原理
充电宝升压电感工作原理：电感最广泛的使用场景在供电，升压电路和降压电路，都需要有一颗电感来储存能量和释放能量。很多小白朋友都太清楚电感升压电路的原理，所有的升压和降压电路，都用到了“电感电流不能突变”这个重要原理。即电感的中的电流是有惯性的，这个惯性就是电感储存的能量。

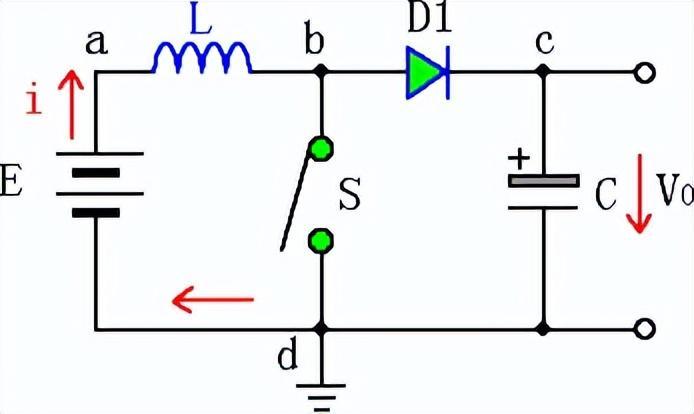

贴片升压电感的升压原理
开关关闭 ，电感对地的电流被截断，但是电感上的电流不能立刻消失，需要找到泄放途径，于是就跑到负载端去了。
负载消耗不了那么多电流，于是电感的电流就变成了负载两端的电压，把电压升上去了。
下一个循环， 开关打开 ，电感产生电流，虽然二极管右侧电压比左侧高，但是无法反向流过去，就维持了高电压。
1.5v电感升压电路原理
1.5v电感升压电路通过利用电感的特性来提高电压。当输入电压施加到电感上时，电感内部会产生磁场，随后在断开电源时，磁场会崩溃并释放能量，从而产生一种自感电压。
通过周期性地连接和断开电源，可以使得自感电压不断叠加，从而实现电压的升压。此外，通过选择合适的电感和电容数值，可以调节输出电压的大小。这种电路常用于低压直流电源升压，例如手电筒、电子表等。
电感升压计算公式
BOOST升压电路参数计算
1. 占空比Vi *Ton/L=(Vo-Vi)*Toff/LD = (Vo-Vi)/VoD—占空比2. 电感选择dIL= Vi*Ton/LdIL=0.2IL_ avg=0.2IinIin=Vo*Io/ViIL_avg = IinIL_peak = 1.1IinIL_rms = ILavg*(1+0.22/12)0.5L电感量的选取原则使电感纹波电流为电感电流的20%（可根据应用改变）dIL—电感纹波电流峰峰值IL_avg—电感电流平均值 IL_peak—电感峰值电流 IL_rms—电感电流有效值2. 肖特基二极管选择Id_peak = 1.1IinVrd = VoId_peak—续流二极管峰值电流Vrd—续流二级管反向耐压（Ton期间）3. 开关管Isw_peak = 1.1IinVsw = VoIsw_peak—开关管峰值电流Vsw_peak—开关管耐压（Toff期间）4. 电容Icin_rms = dIL/120.5Ico_rms = [Io2D+(Iin-Io)2(1-D)]0.5电容选取：耐压、纹波电流、电容量Icin_rms—输入电容的纹波电流有效值Ico_rms—
BOOST升压电路参数计算
1. 占空比
Vi *Ton/L=(Vo-Vi)*Toff/L
D = (Vo-Vi)/Vo
D—占空比
2. 电感选择
dIL= Vi*Ton/L
dIL=0.2IL_ avg=0.2Iin
Iin=Vo*Io/Vi
IL_avg = Iin
第 1 页
IL_peak = 1.1Iin
IL_rms = ILavg*(1+0.22/12)0.5
L电感量的选取原则使电感纹波电流为电感电流的20%（可根据应用改变）
dIL—电感纹波电流峰峰值
IL_avg—电感电流平均值
IL_peak—电感峰值电流
IL_rms—电感电流有效值
2. 肖特基二极管选择
升压电路电感发热是什么毛病
电感线热是由于线圈电阻很低，220V电压加上以后会产生很大电流，电流大就会很热，可以尝试增加电压频率，频率增加，感抗增加，电流就小了。
1,线经太细,这会导致电感的电阻很大,在电流的有效值一定的情况下,电杆发热就很正常了
2,电感饱和,这种发热也很普遍.
3,电感两端有振荡较大的电压. 把磁心换大,这样可减少匝数,缩短线长.正激变换,纹波电流小,磁损小,主要是电阻热 检查滤波电容，还有电容失效 会造成电感过热变色。
到此，大家对电感升压电路图的解答时否满意，希望电感升压电路图的5解答对大家有用，如内容不符合请联系小编修改。
