王佰强
随着电气设备与电子掌握技能在农业机器上的运用，农业机器利用性能得到了很大的提高。然而，电气系统的故障给利用带来很大的困难。实践证明，农业机器超过50%以上的电气故障，都与线路短路、断路有关。线路短路故障，不止造成电气设备无法正常事情，更是导致机器自燃的最大诱因，给农业机器的利用造成极大的安全隐患。下面我们对电路中涌现的断路、短路故障进行剖析，并先容以简便的诊断方法迅速查出故障所在部位的方法。

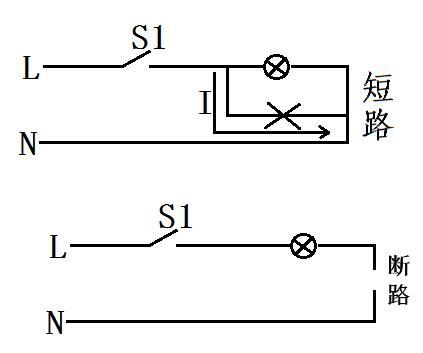

1 线路的短路
1. 1 故障缘故原由
短路断路故障大致由以下几个缘故原由造成:搭铁、进水、元件破坏、绝缘层破坏等。详细缘故原由剖析如下:(1)线路绝缘胶皮老化剥落，使金属导线搭铁;线束固定不牢与金属车身或零件刮擦，毁坏绝缘层导致短路。(2)导线插接器连接打仗不良、搭铁点固定螺栓松动，造成局部过热烧坏绝缘层导致短路;(3)加装或改装不当，利用截面积过小的导线，造成线路超负荷，电流过大引发过热，烧坏绝缘层，造成短路。
1. 2 诊断方法
接通开关后，车上电流表向“－”方向大幅度摆动，用电器不起浸染，而保险丝又立即烧毁，便解释开关至用电器一段线路或该用电器内有短路之处。进行短路检讨时，应先查明开关位于烧保险丝的档位时，共接通几个用电器。如接一个用电器，解释开关至该用电器的线路或该用电器内有碰铁处。如果是接通几个用电器，应分别把开关上该档位所接通的几个线头拆下，依次与开关火线划擦，如涌现小火花并同时将用电器接通，解释该线路无缺，如涌现强烈的蓝白色火花，而且用电器又不起浸染，解释该线路与机体碰铁。碰铁线找出后，再从用电器向开关方向按线顺序逐段拆下，当拆下一个接头后，将开关处的线头再次与开关火线接柱划擦，直至无蓝白色强火花涌现为止，碰铁处即在有火花与无火花之间的线路上。线路搭铁短路也可以用万用电表的欧姆档进行检讨。用此法检讨时，被检讨线路的搭铁端应拆开，与电源相接的一端也拆开，然后将一根万用电表表笔搭铁，另一表笔依次检讨该线路各线段。
2 电路断路
2. 1 故障缘故原由
电路断路故障大致由以下几个缘故原由造成:①氧化、堕落;②挤压或烧断;③材料缘故原由。现将剖析、打消方法先容如下。
(1)氧化、堕落。夏天气温高、湿度大使有色金属发生加速氧化，蓄电池圆极柱与圆卡头之间会涌现一层白色或绿色的泡沫状物质，为导电性能极差的硫酸铅(PbSO 4 )或硫酸铜(CuSO 4 )。这个厚厚的氧化层，轻者会使蓄电池的充放电容量低落，严重时会造成蓄电池与外电路的断路。表现为发动车时溘然创造全车无电，喇叭不响，起动机不转，或起动机运转无力带不动发动机运转，这便是蓄电池极柱氧化物所造成的电路断路故障。打消的方法:先用开水或热水冲烫一下极柱上的氧化物，如有碱面时撒上些碱面再冲洗效果更佳。如果用此法还弗成时，可将圆桩柱上的电瓶线圆卡头拆下，将圆卡头放入热水(或热碱水)中冲洗干净，将蓄电池圆极柱上的氧化物用锯片或砂纸磨光擦净，然后再将圆卡头上涂一层黄油以防氧化、堕落。(2)线路中的连接不当。有些人不是将导线通过接线鼻在接线板上连为一体的，而是将线剪断后将铜丝拧在一起的。这种拧的方法一是随意马虎松动打仗不好，二是随意马虎在接头处氧化使电阻增大，导线发热，氧化层严重时就会造成断路。因此对付这种只拧而未焊的接线方法必须将接头用砂纸磨光后用焊锡将接头处焊牢。最好接头处套塑料套管或用塑料粘胶带粘牢，不要用黑胶布包扎，由于胶布韶光久了会失落去黏性而自行松脱，为线路搭铁埋下了隐患。同时黑胶布不耐油，碰着油就会溶解，而机器线路又每每会粘上油。一样平常应采取塑料粘胶带绑扎线束便是为了避免黑胶布的上述两个缺陷。(3)挤压或烧断而造成的断路故障。在大、中修机器吊装驾驶室时，线束被挤压在管路或铁架上，而被挤断或压断也是常有的事。在电、气焊时将线烧断，线从卡子上松脱下来被磨断，靠近排气管、暖气管路等热源处线被烫断或粘连。对付因挤压断的线应及时查找断处，将断线从被压、挤处抽出，焊好接头再压入线夹子。对付断线较长的部位应视情形酌情接线或换线(改换部分新线)。(4)对付因材料缘故原由而造成的断路故障。铝和铁质材料不宜用做电瓶线和线鼻。用多股铝线做成的电瓶线在夏季最随意马虎氧化，而形成坚硬的氢氧化物———氢氧化铝，铝线与电液浸染则会形成电阻很大的硫酸铝，阻碍线路中电流的通过，造成断路。有的农业机器在线束制造时缺少严格的质量检讨，致使线鼻压在导线的塑料皮上造成断路。
2. 2 诊断方法
(1)用万用电表检讨。将万用电表拨到 Ｒ×1 档上，其两表笔分别置于待查线路的两个端头(导线的个中一个端头应从用电器上拆下)。若表针摆动，表明线路正常，表针不动，表明有断路。(2) 用试灯检讨。当检讨某一导线时，从电源一端开始，按被查线路的接线顺序，将试灯的一根线搭铁，另一根线分别与被查导线接线点打仗。若试灯亮，表明线路正常，试灯不亮，解释有断路。(3)用试火的方法检讨。从电源端开始，用一根导线使其一端与被查线路接线点打仗，其另一端与机体划擦。若有火，表明该段线路正常，无火表明该段线路有断路。如此逐段从电源开始向用电器检讨，一贯查到涌现无火花部位为止。断路即在有火花与无火花之间的线路上。
