产品特点·由于采取了微处理器而使灵巧性增大、功能增强；·具有很强的自诊断能力；·量程覆盖宽0～0.2kPa…10MPa；·精度优于0.1 级，量程比优于40：1；·零点和量程调度互不影响；·兼有远程和本地量程、零点可调；·二线制，符合HART 协议，可与ROSEMOUNT275 型及MS-H376 型手持式通讯器进行数字通信而不中断仿照量输出；·传感器内带非易失落性存储器；·稳定性好，精度高，阻尼可调，抗单向过载能力强；·无机器传动部件，维修事情量少，坚固抗震；·全部通用件，传感器与电子线路板互换不影响变送器性能，掩护更方便；·打仗戒指的膜片材料可选，防爆壳体构造；·业已证明的优胜性和可靠性。

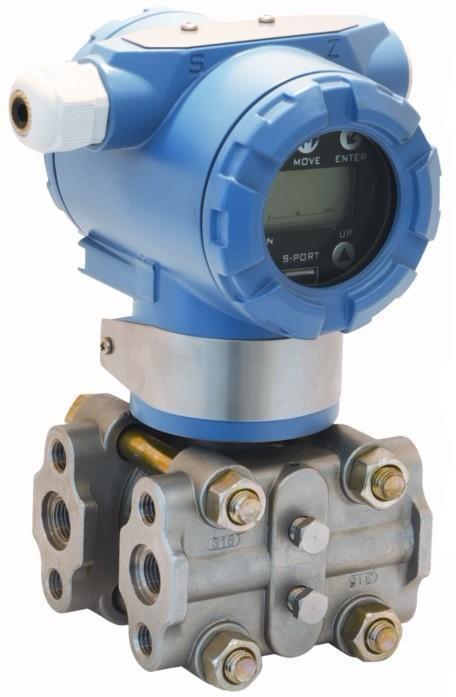

产品概述PDFT300SCI-4051 型智能差压（流量）变送器是卓然天工自动化仪表（北京）有限公司在多年科研和实践的根本之上，自行研制开拓的高精度智能仪表产品。PDFT300SCI-4051 型智能差压（流量）变送器是采取 ROSEMOUNT®技能生产的传感器内核，结合卓然天工技能有限公司开拓的前辈数字技能生产的新一代智能化变送器。在事理上采取了直接数字电容电路替代仿照旗子暗记放大电路及 A/D 转化电路，利用数字化补偿技能对温度静压进行补偿，提高了丈量精度，降落了温度漂移。变送器整机具有体积小、可靠性高、长期稳定性好等特点。该产品具有极高的性能价格比，而成为变送器市场的主流产品。PDFT300SCI-4051 型智能差压（流量）变送用具有设计事理新颖、品种规格完好、安装利用简便、安全防爆等特点。尤以精度高、体积小、重量轻、调度方便、长期稳定性好、单向过载保护能力强、适用于恶劣场所利用而著称。因此在国内外市场上享有很高的荣誉。4 0 5 1 型智能差压（ 流量） 变送器系列 0.1 级电容式智能变送器包括压力、差压、绝对压力、远传、液位等多个品种、并配备相应的选件产品，可广泛运用于电力、冶金、石化、制药、仪器加工等行业，与我国实行的“IEC”标准哀求符合。
技能性能利用工具： 液体、气体或汽体丈量范围： 量程3 0-0.2～6.0kPa量程4 0-6.0～40.0kPa量程5 0-40.0～200kPa量程6 0-0.16～0.68MPa量程7 0-0.4～2.0MPa量程8 0-1.6～10MPa输出旗子暗记： 线性输出：4～20mA 输出叠加HART®协议数字旗子暗记（两线制）；平方根输出：在输入压力1.0%～100%之间，输出与差压呈平方根关系；在0%～0.1%之间，输出与差压分段呈线性关系；输出4～20mADC 之间无跳变，叠加HART®协议数字旗子暗记(两线制)，用户可根据现场情形选择线性输出或平方根输出。电源： 外部供电24V DC，（电源范围14.5V～45V）负载特性： 负载电阻回路许可的最大负载电阻Rmax=(E-12)/0.02 (Ω)，
危险场所安装： 隔爆型Exd Ⅱ CT6；本安型Exia Ⅱ CT6；负载特性： 正负迁移后，其量程上、下限均不得超过量程的极限。在最小量程时，最大正迁移为0.975URL；最大负迁移为-URL。在平方根输出时，正负迁移可调校流量量程的10%。温度范围： 介质温度-40～100℃储存温度-40～100℃整机事情温度-40～85℃-20～70℃（带数字表头）相对湿度： 0%～100%超压极限： 施加0（绝对压力）～10.00MPa 压力到变送器任意一侧，变送器不破坏；法兰可承受68.9MPa 压力；正常事情压力应在 3.45kPa（绝对压力）至变送器量程上限。容积变革量： 小于 0.16cm3
阻尼： 韶光常数在0.2s～32.0s 之间可调。启动韶光： 3s，无需预热。性能指标（在无迁移、316 不锈钢隔离膜片及其它标准测试条件下。）量程比： 40：1精度： 量程为3、4、5在量程比为1：1 到10：1 时，为调校量程的±0.1%，在量程比为10：1 到40：1 时，为±0.05（1+0.1URL/量程）%量程，量程为6、7、8在量程经为1：1 到10：1 时，为调校量程的±0.15%，在量程比为10：1 到40：1 时，为±0.075（1+0.1URL/量程）%量程，稳定性： 六个月偏差为最大量程的±0.15%；温度影响： 量程为4、5、6、7、8零点偏差为最大量程的±0.25%/55℃。包括量程和零点的总偏差，为最大量程的±0.5%/55℃。把稳：对付量程3 温度偏差要加一倍。
超压影响： 加压140kgf/cm2 后，偏差为最大量程范围的±0.25%。静压影响： 在线性输出时，零点偏差：加静压140kgf/cm2 后，量程4、5 零点偏差为最大量程范围的±0.25%，量程3、6、7、8 零点偏差为最大量程范围的±0.5%。量程偏差：量程4、5、6、7、8 偏差为最大量程范围的-1±0.25%/6.89MPa，量程3偏差为最大量程范围的-1.5±0.25%。这是系统偏差，安装前可按实际静压调校，肃清这个偏差。电源影响： 小于输出量程的0.005%/V振动影响： 在任意轴向上，频率为200Hz，引起的偏差为最大量程范围的±0.05%/g。负载影响： 只要输入变送器的电压高于14.5V，在负载事情区内无负载影响。安装位置影响： 最大可产生不大于0.25 kPa 的零位偏差，但可校正，对量程无影响；丈量本体相对法兰迁徙改变无影响。电磁辐射： 符合IEC801 标准构造指标构造材料：隔离膜片和排气/排液阀： 316 不锈钢；哈氏合金C；蒙乃尔；法兰和接头： 316 不锈钢；哈氏合金C；蒙乃尔；“O”型圈（与丈量介质打仗）： 氟橡胶、丁氰橡胶、乙烯-丙烯；灌充液体： 硅油；
螺栓： 碳钢镀锌、1Cr18Ni9、0Cr17Ni4CuNb、42CrMo；电气壳体： 低铜铝合金；
涂层： 聚酯环氧树脂；引压连接件： 量程为3、4、5 两法兰连接螺纹1/4-18NPT 中央孔距为54mm；接头1/2-14NPT 或M20X1.5 阳螺纹；球锥面密封带接头时中央距50.8，54，57.2mm；电气连接： M20×1.5 旗子暗记器孔（二处）重量： 3.5kg（不包括选件）
选型指南
