本节我们一起来——识别与检测三极管。
共有两个任务：识别三极管，检测三极管。
首先，识别三极管。
三极管既可作为放大器件，又可作为开关器件利用，运用广泛，形状互异。
根据其封装材质不同，常见的有金属封装和塑料封装两种。
根据装置办法不同，可以分为直插元件和贴片元件。
目前，市情上常用的三极管紧张有国产、入口两种。
国产三极管的型号具有固定格式，共由五部分组成。
以型号为“3AG54A”的三极管为例，第一部分用数字“3”代表三极管；第二部分为三极管的材料和极性，用字母表示：A为PNP型锗材料，B为NPN型锗材料，C为PNP型硅材料，D为NPN型硅材料；第三部分表示管子的功能类型，常见的有低频小功率管、高频小功率管、低比年夜功率管、高比年夜功率管；第四部分产品序号；第五部分规格号。
通过识读，该三极管为PNP型锗材料高频小功率管。
入口三极管紧张有，以2N开头的为美国产三极管，N表示美国电子工业协会注册产品；以2S开头的为日本产三极管，S表示日本电子工业协会注册产品；和以80或90开头的韩国产三极管。
不同种类的三极管引脚定义、功能参数不尽相同。
利用时，如果不知其引脚定义，应查阅产品手册，不可凭履历推测。
对付大多数韩国产80、90系列的三极管，其引脚的定义有一定规律。判别时，正对三极管写有型号的平面，从左至右，依次为发射极E、基极B和集电极C。
如果要知道其他品牌三极管的极性，就须要检测三极管。
三极管的检测，分为引脚判别、管型判别和质量检测。

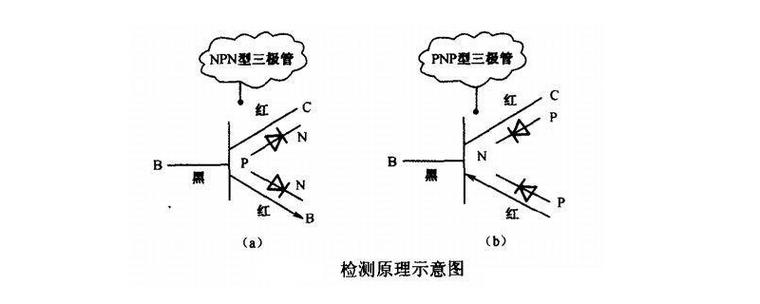

首先，进行基极和管型的判别，三极管有NPN和PNP两种管型，内部都包含两个PN结。而二极管本色上便是一个PN结，因此，我们可以把三极管视为两个二极管串联。
个中，两个二极管连接处为三极管的基极B，依此模型，利用二极管的单引导电性，对三极管的引脚两两进行检测。
能够测得两次导通的引脚即为基极。由于数字式万用表的红表笔接内部电池正极，黑表笔接负极。
因此此时，如果接基极的是红表笔，解释基极接高电平时导通，该三极管为NPN型。
如果接基极的是黑表笔，解释基极接低电平时导通，该三极管为PNP型。
详细步骤，三极管基极与管型的判别。
选择数字万用表的二极管挡，用万用表的红表笔接三极管的某个引脚，用黑表笔分别去接其他两个引脚，两次都显示1。
改换红表笔所接引脚位置，再用黑表笔分别去接其他两个引脚，两次均显示数字。
解释红表笔此时所接引脚为基极。同时我们还可以判断三极管的管型为NPN型。
如果红表笔接全部引脚后都没有涌现两次显示数字的征象，我们就须要调换红黑表笔，直至丈量到两次显示数字时。判断黑表笔接引脚为基极，该三极管为PNP型。
知道了基极与管型，利用数字万用表的三极管插孔可以判断集电极和发射极。
详细过程为，三极管集电极和发射极的判别。
选择数字万用表hFE挡，将三极管的基极B插入对应的插孔中，丈量直流放大倍数。
该三极管已判断为NPN型三极管，中间引脚为基极，集电极与发射极共有两种可能，需丈量两次，将其插入，显示数字13。
保持基极与管型位置不变，将三极管反插，显示数字201。
比拟两次丈量结果，201符合产品手册中该型号三极管放大倍数的规定。因此第二次插孔显示的引脚即为三极管的三个极。即正对三极管平面，从左至右依次为发射极E、基极B、和集电极C。
在利用三极管之前，除了要理解三极管的管型和引脚，还需明确三极管的质量。
我们可以通过丈量三极管内部两个PN结的单引导电性，即正、反向电压，来判断三极管的好坏。
合格标准如表所示
三极管的质量检测，以数字万用表丈量NPN型三极管9013为例。
选择数字万用表的二极管挡，丈量基极与发射极间的正向电压，显示数字0.714。
丈量基极与集电极间的正向电压，显示数字0.712。
丈量基极与发射极间的反向电压，显示1。
丈量基极与集电极间的反向电压，显示1。
丈量集电极与发射极间的电压，正向电压显示1，反向电压显示1。
将以上丈量值与表格内数值比拟，创造该三极管质量良好。
总结一下，我们学习了如何识别三极管的种类、型号和极性。
先容了利用数字万用表检测三极管的极性、管型和质量的方法。
作为放大器件利用时，三极监工作在放大状态；作为开关器件时，事情在饱和和截止状态。
三种状态对三个极电位哀求是不同的，因此要识别与检测三极管是极性、质量，是精确利用三极管、实现电路功能的根本。
