电动机绕组的接线方法～启动办法～星形启动+△启动时的特点比拟剖析，详细见告你，下次你可以自己判断接线。
一，三相异步电动机的基本接线。
三相异步电动机绕组出来的六根线可以分为两种最基本的接法：三角形△接法和星形接法。
六根线=三个电机绕组=三个首端+三个尾端，万用表丈量同绕组首尾审察通，即：U1—U2，V1—V2，W1—W2。
1，三相异步电机三角形△接法。
三角形△接法便是将三个绕组首尾端依次相连，构成三角形。如图所示接法：
2，三相异步电机星形接法。
星形接法便是将三个绕组的尾端或者首审察连，其余三根线作为电源接线。如图所示接法：
3，三相异步电动机既可以做星形接法，也可以做三角形△接法，电机端盖接线图或者电机铭牌会有解释。
二，三相异步电动机的启动办法。
1，单独的星形启动。
4KW以下的小功率三相异步电动机多采取直接星形启动。
星形启动特点：电机每个绕组承受相电压（220V），个中线电压=1.73×相电压，线电流=相电流。
2，单独三角形启动。
4KW以上的三相异步电动机多采取三角形△接法启动。
三角形△特点：电机每个绕组承受线电压（380V），个中线电压=相电压，线电流=1.73×相电流。

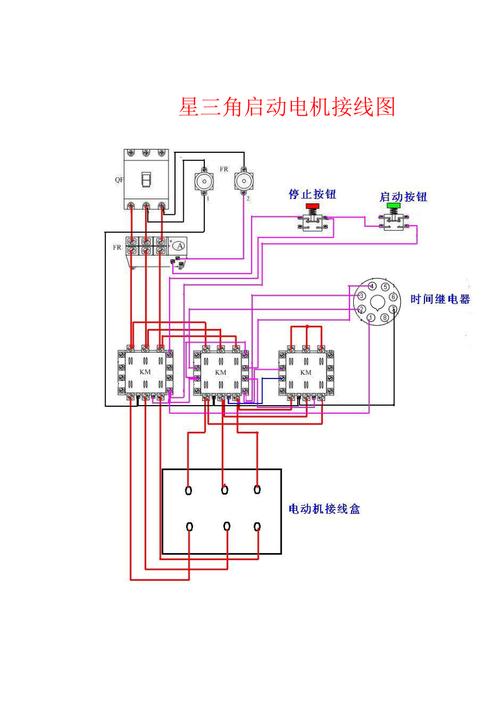

3，星三角降压启动。
15KW以上的三相异步电动机多采取星三角降压启动，终极电机还是以三角形接法来运行。
三，三相异步电动机星形启动和三角形△启动的特点比拟剖析。
1，同功率下，电机星形启动时，转矩约为三角形△启动时的1/2，但是启动电流约为三角形△启动时的1/3，三角形△启动时电流大，转矩也大，说白了比较有劲！
2，电机三角形△接法时，不存在中性点，星形接法时存在中性点，电机绕组一样平常都是对称负载，以是没必要引出中性线。
3，一样平常在长期利用的情形下，电机原来的星形接法最好不要改为三角形接法，改为三角形电压必定升高（相电压升高约1.73倍），永劫光会烧坏电机。
4，一样平常长期利用情形下，电机原来的三角形△接法最好不要改为星形接法，改为星形电压必定降落，带额定负载时属于过载征象，严重时会烧坏电机。
5，星三角降压启动时，改变接线办法是由于启动韶光很短，但是电流却低落到原来的1/3很明显。
三相异步电动机出厂时候一样平常都已经接好绕组或者端盖上有接线电路图，严格利用！
说的不恰当的地方还请师傅们及时示正，感谢！
