文中涌现的芯片型号如上表所示。
将文中芯片厂商占比绘制成饼图，创造瑞萨和三星自家芯片占比相同，均为25%。
另将单芯片运用次数绘制成条形图，创造三星MM101运用次数最多，达到三次。
三星这款新出的原装充电器仅支持AFC快充协议，支持5V和9V两档输出电压，合营经典外不雅观设计，三星用户该当是再熟习不过了。这款充电器为印规圆形插头，支持90Vac~300Vac超宽事情电压，亦可知足天下各地的不同供电电压。
内置协议芯片HYSiC华源智信HY5204S华源智信HY5204S是一颗支持三星AFC协议的掌握器，支持5V2A和9V1.67A两档输出功率，芯片内部集成电流传感放大器，外接取样电阻用于输出过流保护。芯片支持恒压恒流掌握，内部集成环路补偿和VBUS放电，集成线损补偿，支持输出过压，欠压保护，支持数据脚过压保护和微短路保护，内部集成过热保护功能。
干系阅读：
1、拆解报告：SAMSUNG三星15W USB-A充电器
SAMSUNG三星65W 2C1A快充充电器三星在推出多款单口充电器往后，又推出了一款65W的三口充电器。这款充电用具备两个USB-C接口和一个USB-A接口，C1接口支持65W快充输出，C2口支持25W快充输出，USB-A口支持15W快充输出。
内置协议芯片ABOV当代单片机A94B458LUN双口协议芯片均采取ABOV当代单片机A94B458LUN，支持端口输出掌握，协议功能等功能。
干系阅读：
1、拆解报告：三星65W 2C1A快充充电器
SAMSUNG三星45W氮化镓快充充电器（美版）三星美规45W氮化镓充电器采取玄色PC材质外壳，是一向的家族式设计。充电器内置GaN Systems氮化镓开关管，合营平面变压器，比较传统利用硅MOS管的型号，体积得到显著缩小。
Renesas瑞萨iW709协议芯片来自瑞萨，型号iW709，为次级侧掌握器，与iW9801搭配利用。iW709支持USB PD3.0和PPS，支持高通QC4+快充，集成协议，VBUS通路管驱动和同步整流掌握器以及二次侧稳压掌握在一颗芯片中。支持多级电压输出。
干系阅读：
1、拆解报告：三星45W氮化镓快充充电器（美版）
SAMSUNG三星15W充电器TA200三星TA200充电器取消了QC2.0的支持，只支持三星AFC快充，除了三星手机以外只能输出5V。虽然说这款充电器不支持其他设备的快充，但是出色的做事情为一款5V输出的充电器，用于为小风扇和鼠标充电都是相称不错的。
内置协议芯片Solum SLM7620B同步整流掌握器和协议芯片集成在一颗芯片内部，Solum SLM7620B，采取QFN-16封装。
干系阅读：
1、拆解报告：三星15W充电器
SAMSUNG三星Galaxy S22原装25W快充充电器三星Galaxy S22标配25W充电器支持PD3.0和PPS快充协议，既能充新机也能很好适配三星的各种老机型。通过拆解创造，其采取QR开关电源架构设计，采取了DIODES全套电源方案，丰宾电解电容和固态电容进行输入输出滤波，整体用料踏实可靠。
内置协议芯片DIODES AP43771协议芯片是来自DIODES的AP43771，DFN3030-14封装。
干系阅读：
1、拆解报告：三星Galaxy S22原装25W快充充电器
SAMSUNG三星30W 1A1C快充充电器三星这款充电器无论是用料还是做工，都能看到三星原装置件的特色，紧凑且整洁的内部构造设计、PI定制的高集成电源芯片，以及具有极高辨识度的变压器等，这与三星原装置件的风格别无二致。
ABOV当代单片机未知型号芯片接口设有一颗ABOV当代单片机协议芯片，实际型号未知，用于USB-C口的输出协议识别，并且能够根据USB-A口的负载情形，掌握C口的输出功率。
干系阅读：
1、拆解报告：三星国行版25W PD快充充电器
SAMSUNG三星美版65W PD快充充电器这款充电器在外不雅观方面与此前量产的45W PD快充足歧，全体充电器为白色阻燃PC材质外壳，表面哑光处理，配备了固定美规插脚，但不是居中设计。
内置协议芯片SAMSUNG三星M102X背面接口阁下这里设有一颗协议芯片，这是三星自研的快充芯片，丝印M102X。此前拆解的三星45W充电器中都用的是MM101系列，这颗该当便是MM101系列的升级版。
干系阅读：
1、拆解报告：三星美版65W PD快充充电器
SAMSUNG三星韩版25W PD快充充电器SAMSUNG三星这款欧版25W PD快充充电器支持PD3.0和PPS快充输出，充满三星Note 10+和S20 Ultra系列手机所花韶光和三星自家45W充电器相差无几，可以说小巧精悍。
内置协议芯片DIODES AP43771协议芯片是来自DIODES的AP43771，DFN3030-14封装。
干系阅读：
1、拆解报告：三星韩版25W PD快充充电器
SAMSUNG三星65W PD快充充电器三星65W PD快充充电器采取的是三脚插脚，因此在输入端设有圆饼塑料壳，给人的第一印象便是造型独特。性能上支持纯PD快充，具备5V3A、9V3A、15V3A、20V3.25A四组电压档位。
内置协议芯片Richtek立锜RT7202USB PD协议芯片采取立锜RT7202，支持USB PD2.0和3.0，还支持其他私有的快充协议，内部集成MCU，支持宽范围事情电压，支持自适应的过压，欠压保护和固件编程的过电流保护。
干系阅读：
1、拆解报告：三星65W PD快充充电器
SAMSUNG三星65W快充工程样机EP-TA865这款充电器采取固定式美规插脚，支持PD和PPS协议，实测具备3.3-11V5A、3.3-16V4.3A和3.3-21V3.25A三组PPS电压档位，对付本身以支持PPS快充为主的三星各系列手机有着很好的兼容性，同时也可以拿来给条记本利用。
内置协议芯片SAMSUNG三星M102X内置三星自家协议芯片特写，丝印M102X。通过和三星45W充电器协议芯片做比拟，或许便是三星MM101系列次级协议IC升级版。
干系阅读：
1、三星最新65W PD快充拆解
SAMSUNG三星15W欧规充电器三星这款15W欧规充电器依然沿用EP-TA200这个经典的型号，而且整体外不雅观设计也和之前拆解过的三星国行版15W充电器没多大差异，不过却将USB-A口设计在了机身一侧，非常逆大众化的设计。
内置协议芯片Renesas瑞萨定制型号芯片USB-A口协议芯片为定制型号，实际型号未知，内置AFC协议识别和次级同步整流掌握器，来自瑞萨，支持无光耦反馈，外围元件精简。
干系阅读：
1、拆解报告：三星15W欧规充电器
SAMSUNG三星Note10、S20标配原装25W PD快充这款玄色欧规版本的三星25W PD快充充电器，其支持最大9V2.77A快充，此外还支持PPS快充协议，充满Note10+所花费的韶光实在和三星45W充电器差不了多少。
内置协议芯片丝印6392 S00B芯片次级侧掌握芯片，丝印6392 S00B，厂商和实际型号均未知，内部集成次级同步整流掌握器和USB PD协议芯片。
干系阅读：
1、三星Note10、S20标配原装25W PD快充拆解！
三星这款国行版45W充电器的主控芯片来自PI的InnoSwitch3-Pro系列，属于客制化产品，集成度非常高，这有效减少了PCB板上的元器件数量。协议方面则搭配SAMSUNG三星自家最新发布的MM101系列，不仅支持USB PD快充，还具备三个PPS档位，以便实现三星 Note10+和Note10+ 5G的10V/4.5A快充。

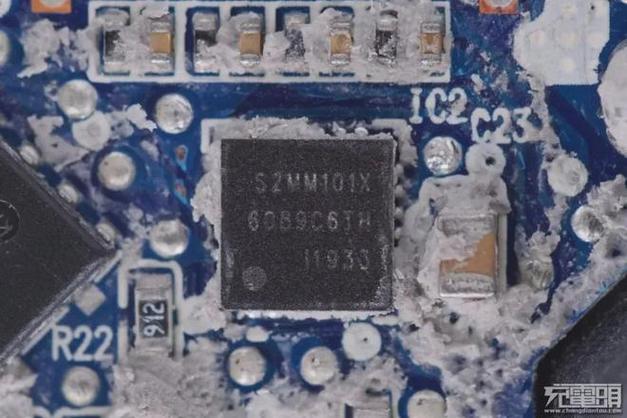

内置协议芯片SAMSUNG三星MM101内置SAMSUNG三星自产MM101系列次级协议IC。
干系阅读：
1、拆解报告：三星原装45W USB PD快充充电器（国行版）
SAMSUNG三星美版15W原装AFC快充充电器EP-TA200这款美版的EP-TA200充电器为三星新版本，越南制造，不兼容QC2.0快充协议。
内置协议芯片ONSEMI安森美FAN6290C2内置安森美同步整流掌握器和协议IC二合一芯片，FAN6290C2，为定制型号。
干系阅读：
1、拆解报告：三星美版15W原装AFC快充充电器EP-TA200
SAMSUNG三星原装45W USB PD快充充电器EP-TA845（美版）三星这款美版45W充电器的主控芯片来自PI的InnoSwitch3-Pro系列，属于客制化产品，集成度非常高，这有效减少了PCB板上的元器件数量。协议方面则搭配SAMSUNG三星自家最新发布的MM101系列，不仅支持USB PD快充，还具备三个PPS档位，以便实现三星 Note10+和Note10+ 5G的10V/4.5A快充。
内置协议芯片SAMSUNG三星 MM101内置SAMSUNG三星自产MM101系列次级协议IC。
干系阅读：
1、拆解报告：三星原装45W USB PD快充充电器EP-TA845（美版）
SAMSUNG三星原装45W USB PD快充器EP-TA845（欧版）该产品配一条5A USB-C to USB-C快充线，并拥有最大20V的输出电压，可以用来给PD手机、平板、条记本电脑充电。本日充电头网就连续为大家带来这款45W PD充电器的拆解。
内置协议芯片SAMSUNG三星MM101内置SAMSUNG三星自产MM101系列次级协议IC。
干系阅读：
1、拆解报告：三星原装45W USB PD快充器EP-TA845（欧版）
SAMSUNG三星S10 5G版原装25W USB-C充电器（EP-TA800）本次拆解的这款三星S10 5G版原装充电器为韩版，插脚尺寸比较国标插脚偏大，相信后续出了美规或者国标版本之后，体积能得到相应的优化。通过比拟我们创造，这款输出功率为25W的充电器体积与苹果18W充电器大小差不多。
内置协议芯片Renesas瑞萨iW656P内置的USB PD协议芯片为瑞萨iW656P，已经通过了高通QC4+认证。
干系阅读：
1、拆解报告：三星S10 5G版原装25W USB-C充电器（EP-TA800）
SAMSUNG三星Galaxy S10原装15W充电器EP-TA200这款充电器依然沿用EP-TA200这个经典的型号，外不雅观和与上一代变革不大，性能也极为相似（不兼容QC2.0快充） ；最大的差异在于，这款充电器虽然是国标插脚，但产地却在越南，属于入口产品。
内置协议芯片Renesas瑞萨定制型号芯片USB-A口协议芯片内置AFC协议识别和同步整流掌握器及光耦电压反馈，来自瑞萨，为定制型号。
干系阅读：
1、拆解报告：三星Galaxy S10原装15W充电器EP-TA200
SAMSUNG三星25W AFC快充充电器（EP-TA300）这款充电器依然保留了QC2.0协议的支持，加上25W的输出功率，不仅可以用来驱动无线充电器，也可用来给常见的QC手机、移动电源快速充电，实用性更强。
内置协议芯片Renesas瑞萨iW627USB-A口的协议芯片采取瑞萨iW627，内置QC2.0、AFC协议。
干系阅读：
1、拆解报告：三星25W AFC快充充电器（EP-TA300）
SAMSUNG三星Note 8充电器三星note8充电器EP-TA20JBE利用SOLUM SLM7620+TOSHIBA TPN11006NL同步整流方案，输出方面除了支持自家的AFC快充外，还支持QC2.0，实测最大输出5.3V2.2A11.9W / 9.3V1.7A16W，带有线损补偿功能，100~240V 50-60Hz环球宽幅电压旅行无忧，总体规格上与以往三星快充充电器差异不大。
内置协议芯片SOLUM SLM7620内置一颗SOLUM SLM7620，用于输出识别以及同步整流掌握器。
干系阅读：
1、三星Note 8充电器拆解：这几家供应链拿到千万大单
SAMSUNG三星NOTE7国行充电器EP-TA200由于三星NOTE7采取了全新的Type-C接口，并且实测支持USB PD协议，这款充电头并不能很好地发挥Type-C接口的上风，对付用户体验上来说有一定的打折。
内置协议芯片Renesas瑞萨iW627右下角是瑞萨iW627协议IC。
干系阅读：
1、全网首拆：三星NOTE7国行充电器全网EP-TA200
充电头网总结三星是为数不多能同时布局数码3C产品和研发电源管理芯片的品牌，20款充电器产品中，有5款产品内置三星自研协议芯片。其余，通过整理三星历年拆解案例，充电头网理解到，在协议芯片厂商占比方面，瑞萨和三星以25%的占比并联第一，当代单片机、SOLUM、DIODES均以10%的占比并列第三。而在单芯片实际运用次数方面，三星自家MM101运用次数最多，达到三次。
文中数据来源于充电头网自购拆解数据库，仅供参考。
